Курсовая работа: Мукопросеиватель "пионер"

Курсовая работа: Мукопросеиватель "пионер"

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

Факультет пищевых производств

Кафедра машин и аппаратов химических и пищевых производств


Курсовой проект

по дисциплине:

Оборудование предприятий общественного питания

ГОУ ОГУ 260501. 4 1 07 06 ПЗ

Руководитель:

________________Трофимов В.А.

«____» _________________2007г.

Исполнитель:

студент гр. 03-ТПОП

__________________Кирзеев О.В.

«____»_________________2007 г.

Оренбург 2007


Содержание

Введение……………………………………………......................................3

1 Классификация машин.................................…………………………….….4

2 Просеивательные машины……………………………….…………….…..5

3 Актуальность и специфика машины………………………………..…….7

4 Технологическая линия по производству хлеба………………………...9

4.1 Приготовление пшеничного теста………………………………………9

4.2 Аналоги мукопросеивателя МПМ-800………………………………..11

5 Расчет просеивающих машин с неподвижными ситами………………16

Список использованных источников……………………………………...17


Введение

Общественное питание представляет собой отрасль народного хозяйства, основу которой составляют предприятия, характеризующиеся единством форм организации производства и обслуживания потребителей и различающиеся по типам, специализации.

Развитие общественного питания дает существенную экономию общественного труда вследствие рационального использования техники, сырья материалов. Предоставляет рабочим и служащим в течение рабочего дня горячую пищу, что повышает их работоспособность, сохраняет здоровье, дает возможность организации сбалансированного рационального питания.

Общественное питание одной из первых отраслей народного хозяйства стало переходить на рыночные отношения. Конкуренция – неотъемлемая составная часть рыночной экономики, поскольку у посетителей возникает возможность выбора. Основная задача каждого предприятия – повышение качества производимой продукции и предоставляемых услуг.

На современном этапе общественное питание будет занимать преобладающее место по сравнению с питанием в домашних условиях. В связи с этим возникает необходимость дальнейшей механизации и автоматизации производственных процессов, как основного фактора роста производительности труда. Только с помощью предприятий общественного питания можно наладить питание людей на производстве, больницах, детских садах, школах, высших и средних учебных заведениях.

В настоящее время одной из важнейших задач является внедрение новой техники и прогрессивной организации производства, что дает возможность существенно поднять экономическую эффективность работы предприятия за счет повышения производительности труда, сокращение расходов сырья и энергии. Совершенствование техники должно обеспечивать не только рост производительности труда и его облегчение, но и снижение затрат труда  на единицу продукции при использовании новых машин и механизмов. Иначе говоря, новая техника только в том случае будет эффективной, если затраты общественного труда на ее создание и использование требуют меньше труда, сберегаемого применением этой новой техники. В снижении затрат на единицу продукции, производимую с помощью новой техники, в конечном счете и заключается экономическая суть совершенствования машин и механизмов. Для ускорения темпов развития в общественном питании большое значение имеет совершенствование тепловых аппаратов, позволяющих интенсифицировать процессы тепловой обработки сырья за счет применения новых способов нагрева, автоматического поддержания заданных режимов, программирования теплового процесса.

Для развития теплового оборудования наиболее перспективным направлением является создание новых аппаратов:

- с новыми видами тепловой обработки (комбинированный нагрев, обработка продуктов сухим паром и конвективным обогревом);

- с автоматическим регулированием и программированием теплового процесса;

- с непрерывным действием для варки и жарки продуктов (трансфер – автоматы);

- с устройствами и приспособлениями, механизирующими процессы переворачивания и перемешивания продуктов (пищеварочные котлы с механической мешалкой).

Для повышения технического уровня предприятий общественного питания, роста производительности труда и улучшения организации обслуживания населения, важное значение имеет совершенствование раздаточного оборудования, внедрение высокопроизводительных конвейерных линий для комплектования и реализации комплексных обедов. Новым направлением улучшения раздаточного оборудования является создание линий прилавков самообслуживания, включающих передвижные мармиты, прилавки, шкафы и другие виды раздаточного оборудования, отвечающего санитарно – техническим и экологическим нормативам.

Перед разработчиком и создателем новой техники ставится задача значительно улучшить все важные технико-экономические  параметры машин и оборудования:

-     создание машин и аппаратов, работающих на основе электрофизических методов тепловой обработки пищевых продуктов (инфракрасные лучи и сверхвысокочастотный нагрев, и их использование с традиционными методами);

-     разработка средств комплексной механизации и автоматизации производственных процессов для специализированных и узкоспециализированных предприятий общественного питания (блинных, пельменных, пирожковых);

-     повышения качества выпускаемого оборудования – надежности, долговечности и ремонтопригодности, и имеющие стандартные унифицированные узлы и детали.

-     Создание высокопроизводительных универсальных машин и механизмов, удобных для использования их как в индивидуальном виде, а так же в составе механизированных или автоматизированных поточных линиях.

Решение этих задач позволит интенсифицировать производственные процессы на предприятиях общественного питания, значительно улучшить качество выпускаемой продукции и снизить ее себестоимость.


1 Классификация машин

В зависимости от назначения и вида обрабатываемых продуктов, машины предприятий общественного питания можно подразделить на несколько групп:

1.  Машины для обработки овощей и картофеля – очистительные, сортировочные, моечные, резательные, протирочные и т.д.

2.  Машины для обработки мяса и рыбы мясорубки, фаршмешалки, рыхлители мяса, котлетоформовачные машины и т.д.

3.  Машины для обработки муки и теста просеиватели, тестомесильные, взбивальные и т.д.

4.  Машины для нарезки хлеба и гастрономических продуктов – хлеборезка, колбасорезка, маслоделители и т.д.

5.  Универсальные приводы – с комплектом сменных механизмов.

6.  Машины для мытья столовой посуды и приборов.

7.  Подъемно-транспортные машины.


2 Просеивательные машины

В кондитерских цехах предприятий общественного питания для приготовления кондитерских и хлебобулочных изделий применяют просеиватели муки и другое оборудование.

Просеивательные машины предназначены для удаления из муки посторонних примесей, а также для рыхления и обогащения кислородом воздуха. Готовые изделия из такого теста получаются более пышные и вкусные. Широкое применение на предприятиях получили просеиватели МПМ-800 и МС24-300 к универсальному приводу ПГ-0,6 и малогабаритный просеиватель МПМВ-300.

Машина для просеивания муки МПМ-800. Она состоит из чугунной платформы, на которой установлен привод, загрузочный бункер, труба со шнеком и просеивающая головка.

Привод состоит из электродвигателя взрывобезопасного исполнения и двух клиноременных передач, которые приводят в движение шнек с ситом и крыльчатку в бункере.

Загрузочный бункер имеет предохранительную решетку, предохраняющую от попадания посторонних предметов в муку, крыльчатку, которая подает муку к вертикальной трубе и подъемный механизм для подачи мешков с мукой.

Внутри вертикальной трубы имеется шнек, который подает муку к просеивающей головке машины. Просеивающий механизм состоит из цилиндрического корпуса с разгрузочным лотком, сита с неподвижными лопастями и разгрузочного окна. Сверху установлена крышка с резиновой прокладкой и откидным закрепляющим болтом. У разгрузочного лотка просеивающей головки имеется магнитная ловушка для удаления из муки магнитных примесей и легкоснимаемый рукав из плотной ткани, предупреждающий распыление муки при выходе ее из машины и поступления в тару.

Для включения машины установлены магнитный пускатель автоматический выключатель и кнопки управления.

Машина комплектуется двумя ситами с ячейками размером 1,4 и 1,6 мм для муки высшего сорта и муки 1-го и 2-го сорта.

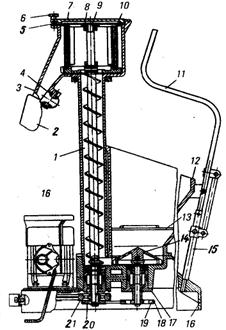

Рисунок 1 – Машина для просеивания муки МПМ-800

1-труба, 2-рукав, 3-корпус, 4-магнитная ловушка, 5-откидной болт, 6-гайка,

7-крышка, 8-опоры скребков, 9-шнек, 10-сито, 11-подъемник, 12-бункер, 13-решетки, 14-крыльчатка, 15-крестовина, 16-платформа, 17-стакан, 18-клиновой ремень, 19,20,21-шкивы

Принцип действия машины. Мука из загрузочного бункера подается крыльчаткой на шнек вертикальной трубы, по которому поступает внутрь просеивающей головки. Здесь под действием центробежной силы, мука разрыхляясь, проходит через сито в пространство между корпусом и ситом, опускаясь на дно и при помощи лопаток поступает в разгрузочный лоток. Непросеянная мука остается на дне сита и удаляется после остановки машины.

Правила эксплуатации. Перед началом работы проверяют санитарно-техническое состояние и наличие состояние и наличие заземления. В рабочую камеру корпуса просеивающей головки устанавливают сито необходимого размера. Сверху закрывают крышкой и закрепляют откидным болтом. Под разгрузочный лоток подставляют тару. Проверяют машину на холостом ходу.

На подъемный механизм укладывают мешок с мукой, затем поднимают его и фиксируют его на требуемой высоте, после чего часть муки высыпают из мешка в загрузочный бункер и нажимают кнопку «Пуск», включают машины в работу.

После включения машины, мука из загрузочного бункера подается крыльчаткой к окну вертикальной трубы. Там мука подхватывается шнеком и подается вверх, где попадает в установленное сито. Пройдя через ячейки сита, мука лопастями направляется в разгрузочное окно, пройдя через установленную магнитную ловушку, направляется через тканевый рукав в подставленную тару. Во время работы необходимо следить за тем, чтобы загрузочный бункер был постоянно заполнен мукой. Дополнительную загрузку машины можно производить без ее остановки. При длительной работе на машине рекомендуется периодически останавливать ее для очистки сита от примесей и непросеянных частиц муки. Во время работы машины запрещается открывать крышку просеивающей головки и оставлять машину без присмотра. Санитарную обработку машины проводят после окончания работы и остановки машины. Сначала удаляют остатки муки, потом снимают сито, протирают все детали машины влажной чистой тканью и оставляют просушивать.

Таблица 1 - Возможные неисправности и способы их устранения

Неисправности Возможные причины Способы устранения

После включения машины не обеспечивается достаточная подача

 муки

Пробуксовка ремня, передающего вращение шнеку машины Выключить машину и вращением натяжного болта переместить электродвигатель, подтянув таким образом ремень
Пробуксовка ремня, передающего вращение крыльчатке машины Вращением второго натяжного болта переместить натяжной ролик

3 Актуальность и специфика машины



В настоящее время общественное питание приобретает большое значение в жизни людей. Поэтому, чтобы ускорить технологический процесс, оно нуждается в высокопроизводительном оборудовании, которое входит в состав поточно-механизированных линий.

С целью максимального обеспечения предприятия мучными и кондитерскими изделиями, на предприятии устанавливается необходимое оборудование. Например, мукопросеиватель МПМ-800 позволяет быстро очистить муку от посторонних примесей, а также насытить ее воздухом, что в последствие хорошо сказывается на приготовлении полуфабрикатов. Технические характеристики мукопросеивателя вполне удовлетворяют технологические потребности предприятия.

Развитие пищевой промышленности должно осуществляться в результате использования интенсивных факторов. Интенсификация технологических процессов предполагает максимальное использование современных достижений науки и техники, широкое внедрение в практику опыта новаторов. Пищевые предприятия должны быть обеспечены наиболее эффективными конструкциями высокопроизводительного технологического оборудования с максимальной степенью надежности всех механизмов, агрегатов и комплексно-механизированных линиях.

Продукты из зерна важны в питании человека как источники: пищевых волокон (клетчатки), крахмала, витаминов группы В, железа и других минеральных веществ. В них низкое содержание жира (если не добавлен при приготовлении блюд и изделий). Ограничения практически отсутствуют для продуктов без добавления жира и сахара, не содержат витамина С.

Зерновым продуктам принадлежит исключительно важная роль в питании человека. Достаточно перечислить входящие в эту группу продукты (хлеб и хлебобулочные изделия, крупы, макароны), чтобы понять их незаменимость. В России наиболее важны злаковые – пшеница, рожь, ячмень, овес, кукуруза, гречиха, рис.

Центральная часть зерна злаков – эндосперм – состоит из крахмала. Зерно покрыто несколькими оболочками, которые содержат много незаменимых пищевых веществ – витаминов и минеральных веществ. Главный продукт зерна – мука. В процессе получения муки зерно размалывается и от него отделяется большая часть оболочек и зародыша зерна, которые образуют фракцию отрубей. Отделение отрубей вызвано тем, что в зародыше содержатся жиры, которые при хранении окисляются, вызывая порчу муки.

Содержание пищевых веществ в муке зависит от количества сохраняющихся в ней отрубяных частиц – компонентов оболочек зерна. Не вдаваясь в технологические подробности отметим, что чем меньше отрубей отделяется от муки, тем грубее считается помол зерна, тем темнее по цвету мука. Такая мука называется мукой низших сортов (обойная и мука 2-го сорта). Чем меньше отрубей остается в муке, тем она белее и называется мукой высших сортов (высшего и 1-го сортов). Так в отрубях содержится больше различных витаминов и минералов, чем  во внутренней части зерна, то чем грубее помол муки, тем больше в ней содержание витаминов и минеральных веществ и пищевых волокон. Различия в составе муки разного помола отражаются также и на составе вырабатываемых изделий.


4 Технологическая линия по производству хлеба

4.1Приготовление пшеничного теста

Производство хлеба состоит из следующих основных стадий: подготовка муки к производству, активации дрожжей, приготовление опары, замеса теста, обминки теста, расстойки теста, выпечки.

Линия включает в себя силос с мукой (склад), шнековый транспортер муки, мукопросеиватель МПМ-800, дозатор муки, дежи, тестомесильная машина МТИ-100, тестоделителя, тестоокруглителя, расстойного шкафа, печи.

Мука поступающая в мукопросеиватель по шнековому транспортеру из силоса, просеивается. Затем просеянная мука по транспортеру поступает в весовой дозатор, где дозирует заданное рецептурой количество муки в дежу. Если тесто готовится опарным способом, то дежу с опарой направляют на 2,5-3 ч для брожение в специальное приспособленное помещение, где поддерживается температурный режим 35-40. Когда опара подошла к ней дозируют остальное количество муки и после чего производят замес теста в тестомесильной машине. Затем отправляют тесто на доброжение, а после чего тесто поступает в тестоделитель, путем опрокидывания дежи специальной машиной – дежаопрокидыватель. Тестоделитель дозирует заданное количество теста, которое отправляется по транспортеру в тестоокруглитель. Затем тесто укладывают в формы или на под в зависимости какой у нас хлеб подовый или формовой. Далее полуфабрикаты направляются в расстойный шкаф уже вручную. После того как тесто поднялось его отправляют в печь. Заканчивается технология выемкой готовых изделий, контролем их качества.

К пшеничному хлебу принято относить подовый и формовой, весовой и штучный хлеб из пшеничной обойной муки и хлеб из пшеничной муки 2,1 и высшего сортов.

Производится большое количество видов и наименований пшеничного хлеба. Так, из пшеничной обойной муки готовят хлеб простой формовой и подовый, весовой и штучный. Хлеб забайкальский производят из 50% пшеничной муки 2 сорта.

Из пшеничной муки 2 сорта выпекаются: хлеб простой (формовой и подовый); хлеб красносельский (подовый); паляница украинская (подовая) и др.

Из пшеничной муки 1 сорта готовятся: хлеб простой (формовой и подовый), хлеб молочный, калач саратовский, паляница украинская, арнаут киевский и пр.

Из пшеничной муки высшего сорта производят хлеб простой формовой и подовый, хлеб ситный с изюмом, хлеб молочный, калач саратовский и пр.

Приготовление  теста является одним из решающих звеньев в технологическом процессе производства хлеба. Состояние и свойства готового к разделке теста в значительной мере предопределяют дальнейшее его состояние при формовании, расстойке и выпечке, а в связи с этим и качество хлеба.

Приготовление теста из ржаной муки в ряде моментов существенно отличается от приготовления теста из пшеничной муки.

Пшеничное тесто готовится из муки, воды, соли, дрожжей, сахара, жиров и других видов сырья.

Перечень и соотношение отдельных видов сырья, употребляемого для производства определенного сорта хлеба, называют рецептурой.

Рецептуры основных хлебобулочных изделий предусматривают следующее соотношение отдельных видов сырья (в кг):

Мука                                           100

Вода                                            50-70

прессованные дрожжи             0,5-2,5

Соль                                           1,3-2,5

Сахар                                            0-20

Жиры                                            0-13

Известны два основных традиционных способа приготовления пшеничного теста – опарный и безопарный.

Опарный способ предусматривает приготовление теста в две фазы: первая – приготовление опары и вторая приготовление теста.

Для приготовления опары обычно используют около половины общего количества муки, до двух третей воды и все количество дрожжей, предназначенное для приготовления теста. По консистенции опара жиже теста. Ее начальная температура от 28 до 32; длительность брожения колеблется от 3 до 4,5 ч.

На готовой опаре замешивают тесто. При замесе теста в опару вносят остальную часть муки и воды, и соль. Если рецептурой предусмотрены сахар и жиры, их также вносят в тесто. Тесто имеет начальную температуру 28-30. Брожение теста обычно длится от 1 ч до 1ч 45 мин. В процессе брожения тесто из сортовой муки подвергается одной или двум обминкам.

В нашей стране пшеничное тесто готовят не только на описанной выше обычной опаре, но и на опарах жидкой, густой и большой густой.

Безопарный способ однофазный, он предусматривает внесение при амесе теста всего количества муки, воды, соли и дрожжей. Предназначенного для приготовления данной порции теста.

Сахар, жиры и другое дополнительное также вносятся в тесто. Начальная температура безопарного теста может быть в пределах 28-30. Длительность брожения в зависимости от количества дрожжей может колебаться от 2 до 4 ч. Во время брожения тесто из сортовой муки подвергается одной или нескольким обминкам.

Приготовление теста этими способами включает в себя следующие операции и процессы: дозирование подготовленного сырья, замес опары или теста, брожение опары и теста, обминка теста.


4.2 Аналоги мукопросеивателя МПМ-800

МпС-141-1 Мукопросеиватель предназначен для механизации процесса отделения муки от посторонних предметов, а также для ее рыхления и аэрации. Использование мукопросеивателя в кондитерских цехах, пекарнях малой, средней и большой производительности позволяет существенно повысить качество выпекаемых изделий и уменьшить трудоемкость. Производительность 2000 кг/час Габариты ДхШхВ, мм. 2070х1600х650.

Рисунок – 3 Мукопросеиватель МпС-141-1

Машина для просеивания муки типа МПМ-800 М

Высокопроизводительная мукопросеивающая машина применяется на предприятиях общественного питания: столовых, блинных, пирожковых и др. Осуществляет рыхление (аэрацию) муки, процесс отделения от муки посторонних включений. Магнитная ловушка исключает попадание в муку металлических предметов. Мука, прошедшая обработку в машине, придает кондитерским изделиям качество, пышность, хороший внешний вид.

Технические характеристики: Производительность, кг/час, до 500  Емкость бункера, кг, не менее 40 Род тока и частота, Гц: трехфазный переменный 50 Номинальная мощность, кВт 1,1 Размер стороны ячейки сита, мм 1,2 x 1,4 Номинальная потребляемая электpоэнеpгия,кВт. ч, не более: 1,0
Сила притяжения магнитом плиты из магнитного материала, кгс, не менее 1,5 Габаритные pазмеpы, мм, не более 860х670х1130 Максимальная длина с опущенным подъемником, мм, не более 1375 Масса, кг, не более 155

Рисунок 4 Мукопросеиватель МПМ-800М

Просеиватель МС-300. Просеиватель является сменным исполнительным механизмом к универсальному приводу ПУ-0,6. Он состоит из корпуса, конического редуктора с хвостовиком, просеивающего барабана и бункера с прикрепленным к нему рассекателем. На рабочем валу редуктора установлен барабан, который состоит из каркаса и металлической сетки. В комплект машины входят три сменных барабана с различными отверстиями сита 1,4:2,8:4,0 мм.

При включении машины вращение просеивающему барабану передается от универсального привода через конический редуктор.

Мука из загрузочного бункера через конический рассекатель попадает во вращающийся барабан и под действием центробежной силы прижимается к ситу. Пройдя через ячейки сита поступает по разгрузочному устройству в подставленную тару.

При сборке машины и ее установке на горловину привода рекомендуется обратить особое внимание, чтобы хвостовик конического редуктора попал в гнез­до редуктора привода. После этого проверяют просеиватель на холостом ходу. Запрещается во время работы просеивателя проталкивать рукой муку в барабан и оставлять машину без присмотра.

После окончания работы машину выключают и разбирают. Все дета­ли протирают влажной тканью и оставляют просушивать.

Рисунок 5 - Просеиватель МС-300, 1 –редуктор , 2 – хвостовик, 3 – просеивающий барабан, 4 – бункер, 5 рассекатель, 6, 7 – конические шестерни, 8 – вал, 9 – сетка, 10 – скребок.

Просеиватель малогабаритный вибрационный МПМВ-300. Он состоит из корпуса, сита, загрузочного бункера и электродвигателя с дебалансами. Корпус представляет собой цилиндр, выполненный из нержавеющей стали разделенный горизонтальной перегородкой на две части. Сито состоит из металлического кольца, затянутого сеткой. Просеиватель машины комплектуется двумя ситами (№1,2:1,6). Сверху на кольцо устанавливается цилиндрический загрузочной бункер, который сверху закрывается крышкой. Корпус, сито и электродвигатель установлены на пружинной подвеске.

Во время включения электродвигателя дебалансы, установленные на нем, создают колебания сита в горизонтальной и вертикальной плоско­сти. В результате такого действия сито совершает сложные пространственные коле­бания, обеспечивающие прохождения через него муки и дальнейшее продвижение ее к разгрузочному устройству.

Просеиватель устанавливается на производственном столе и закрепляется к нему двумя болтами. Подключение к электросети осуществляется штепсельным разъемом. После окончания работы все детали просеивателя протираются сухой, а затем влажной тканью. Окрашенные поверхности промывают мыльной, а затем чистой водой и насухо протирают.

Рисунок 6 - Просеиватель малогабаритный вибрационный МПМВ-300

Малогабаритный мукопросеиватель «Воронеж-2» предназначен для контрольного просеивания муки, удаления из нее ферропримесей и относится к просеивателям с неподвижным ситом.

Рисунок 7 - Малогабаритный мукопросеиватель «Воронеж-2», 1 – электродвигатель; 2 – ремень; 3 – шкив; 4 – подшипниковый узел; 5 – сальниковое уплотнение; 6 – патрубок входной; 7 – шнек; 8 – лопасти; 9 – вал; 10 – ситовой барабан; 11 – корпус; 12 подшипниковый узел; 13 – патрубок; 14 – магнитный сепаратор; 15 – емкость приемная; 16 – станина; 17 – тумблер ПУСК-СТОП; 18 – ручка регулирования; 19 сигнальная лампа.

Рабочим элементом мукопросеивателя является неподвижный ситовой барабан 10, выполненный из каркаса и стальной плетеной сетки №2, установленной в цилиндрическом корпусе 11. Внутри корпуса расположен горизонтальный вал 9 с лопастями 8 и шнеком 7. Вал установлен в выносных подшипниках 4 и 12. Вход вала в корпус уплотняется сальником 5. Шнек расположен в шнековой камере, к которой приварен входной патрубок 6. Снизу к просеивающей головке крепится магнитный сепаратор 14, состоящий из четырех постоянных магнитов, выполненных в виде дуг. Привод мукопросеивателя осуществляется ременной передачей 2 от электродвигателя 1 с регулируемой частотой вращения.

В состав электропривода входит блок регулирования, реактор и электродвигатель постоянного тока. Блок регулирования состоит из управляемого тиристорного выпрямителя, усилителя постоянного тока, генератора пилообразного напряжения, формирователя импульсов, распределителя импульсов по тиристорам, источника питания, схемы ограничения тока, стабилизатора обмотки возбуждения. Принцип работы блока регулирования основан на свойстве тиристоров изменять в широких пределах среднее значение выпрямленного напряжения путем изменения времени отпирания теристоров по отношению к началу положительной полуволны подводимого переменного напряжения. Такая схема позволяет изменять частоту вращения от 60 до 3000 об/мин при мощности привода 0,25  кВт.

При работе мукопросеивателя мука загружается в приемный патрубок 6, затем шнеком 7 подается внутрь просеивающей головки, при этом лопастями 8 мука протирается через неподвижное сито 10. Посторонние примеси движутся вдоль барабана сходом через патрубок 13 удаляются из мукопросеивателя. Для более эффективного просеивания муки необходимо, чтобы зазор между лопастями 8 вала и ситовым барабаном 10 составлял не более 3,0…5,0 мм. Просеянная мука проходит через магнитный сепаратор 14, где удаляются ферромагнитные примеси, а затем поступает в приемную емкость 15.

Показатели Машины
МПМ-800 МС24-300 Воронеж-2 МПМВ-300
Производительность, кг/ч 800 300 6000 300
Число сменных барабанов, шт. 2 3 2 2
Размер сторон ячейки сита, мм 1.4 и 1.6 1.4:2.8:4.0 1.2 и 1.6
Электродвигатель: мощность, кВт напряжение, В 1.1 220/380 - 1,0

0.18

220

Вместимость загрузочного бункера, кг 40 5-6 4-6
Габариты, мм
длина 820 335 1207 460
ширина 750 415 410 380
высота 1470 450 552 510
Масса, кг, не более 160 14 24 24.6

Таблица  -1 Техническая характеристика машин для просеивания муки


5 Расчет просеивающих машин с неподвижными ситами

Определение теоретической производительнсти мукопросеивателя , кг/с, по формуле:

 ,(1)

где F – площадь поверхности просеивающего сита, ;

 = 48,5 %  живое сечение поверхности сита № 43 капроновое;

 - скорость движения продукта через сито, м/с;

 - насыпная плотность муки,  (=550…600 );

E - коэффициент использования площади сита (Е=0,25…0,4);

 - длина отверстия в сите (по дуге окружности), м;

D – диаметр цилиндрического сита, м.

В мукопросеивателе применяется цилиндрическое сито, поэтому находим площадь поверхности сита , по формуле:

F = πDL,   (2)

где  Lдлина сита, м.

Скорость  движения продукта через сито  (м/с) определяем по зависимости:

,(3)

где ω – угловая скорость вращения ротора, ;

 - коэффициент проскальзывания продукта ().

, (4)

где  - число оборотов в минуту, об/мин;

,  (5)

где  и  - диаметры ведущего и ведомого шкивов ременной передачи, м;

 - частота вращения ротора электродвигателя, об/мин;

 - коэффициент проскальзывания ременной передачи ().

об/мин

По формуле (4) находим угловую скорость:

Скорость  движения продукта через сито  (м/с) находим по формуле (3):

м/с

Теперь, зная все параметры найдем теоретическую производительность по формуле (1):

кг/с

Фактическая производительность мукопросеивателя , кг/с, определяется по формуле:

 ,(6)

где m – масса муки, подаваемой в рабочую камеру, кг;

 - длительность просеивания, с.

Для того чтобы найти массу дозы муки, подаваемой в мукопросеиватель, найдем объём рабочей камеры он будет равен объёму цилиндра, который находится по формуле:

,(7)

где rрадиус сита, м;

h – высота сита.

Затем, зная плотность муки и объём рабочей камеры рассчитаем массу муки поступающую в рабочую камеру по формуле:

,(8)

где  - насыпная плотность муки,  (=550…600 );

 - объём рабочей камеры.

Найдем длительность просеивания муки  зная настоящую производительность мукопросеивателя равную 0,222 кг/с. Составим пропорцию:

0,222 кг просеивается за 1 секунд

8,58 кг просеивается за Х секунд, тогда Х = 38,6 секунд.

Теперь найдем фактическую производительность мукопросеивателя по формуле (6):

Сравнивая теоретическую производительность с фактической можно сделать вывод почему получились расхождения. Возможно рабочая камера получилась больше, что и привело к большой производительности. Если мы хотим уменьшить производительность, то  нужно повысить передаточное число, увеличив диаметры шкивов  или понизить вращение электродвигателя, тем самым уменьшим вращение рабочего органа и получим примерно равные результаты.

Можно не понижать производительность, используя данный спроектированный мукопросеиватель на крупных хлебопекарных предприятиях, хлебозаводах, кондитерских предприятиях, малых мельницах.

Рассчитаем теоретическую мощность на привод ротора мукопросеивателя по формуле:

,(9)

где  - мощность затрачиваемая на транспортирование муки шнеком, Вт;

- мощность затрачиваемая на разгон муки, Вт;

 - мощность потребная на вращение питающих лопастей, Вт;

,(10)

где  - коэффициент сопротивления ();

 - длинна шнека в мукопросеивателе, м.

  Вт

,(11)

  Вт

(12)

где f – коэффициент трения муки о сито (f = 0,25);

, (13)

где  - масса ротора, кг (кг);

μ – коэффициент трения качения в подшипниках опор (μ = 0,5…0,8);

 - диаметр цапфы вала, м (= 0,040 м).

Вт

Теперь, по формуле (9) найдем теоретическую мощность на привод ротора мукопросеивателя

 Вт

Мощность электродвигателя привода мукопросеивателя , (Вт) находим по формуле:

,(14)

где  - коэффициент запаса мощности (=1,5);

η – КПД ременной передачи (η0,97).

 Вт


Список использованных источников

1 Золин В.П. Технологическое оборудование предприятий общественного питания: Учеб. для нач. проф. образования: Учеб. пособие для сред. проф. образования. – М.: ПрофОбрИздат, 2002. – 248 с.

2 Некрутман С.В. Справочник механика. М.: Экономика,1983.

3 Соколов А.Я. технологическое оборудование предприятий по хранению и переработке зерна: Учебное пособие для высших учебных заведений. – М.: Колос, 1984. – 445 с.

4 Машины и аппараты пищевых производств. Кн. 1: Учебное пособие для вузов; Под ред. Акад. РАСХН В.А Панфилова. – М: Высш. Шк., 2001. – 680 с.

5 Шейнблит А.Е. Курсовое проектирование деталей машин: Учебное пособие для техникумов. – М.: Высш. шк., 1991. – 432 с.

6 Кавецкий А.В. Оборудование предприятий общественного питания: Учебное пособие для высших учебных заведений. – М.: Колос, 2003.

7 Мартинчик А.Н. Общая нутрициология: Учебное пособие. – М.: МЕДпресс-информ, 2005. – 392 с.

8 Справочник руководителя предприятия общественного питания: Минторг России. – М.: Легкая промышленность и бытовое обслуживание, 2000. – 664 с.

9 Ауэрман Л.Я. Технология хлебопекарного производства: Учебник. – 9-е изд.; перераб. и доп. Под общ. ред. Л.И. Пучковой. – СПб: Профессия, 2003. – 416с.







© 2009 База Рефератов
