Курсовая работа: Совершенствование технологического процесса сборки и монтажа блока управления ККМ КАСБИ 02К

Курсовая работа: Совершенствование технологического процесса сборки и монтажа блока управления ККМ КАСБИ 02К

Министерство образования Российской Федерации

Расчетно-пояснительная записка к курсовой работе

по курсу: «Управление качеством РЭС»

на тему:

«Совершенствование технологического процесса сборки и монтажа блока управления ККМ КАСБИ 02К»

Студент Аринушкин А.В.

Группа РПД – 92

Руководители проекта Драч В.Е.

Калуга 2009 г.


Содержание

Введение

Описание устройства

Технологический процесс сборки узла

Теоретические сведения о методах управления качеством

Обработка статистических данных

Построение эмпирической кривой плотности вероятности f *(x) по статистическим данным

Определение числовых параметров эмпирического закона распределения

Построение теоретической кривой плотности вероятности f (x) по статистическим данным

Сравнение эмпирической кривой с теоретической

Оценка состояния ТП

Заключение

Список используемой литературы


Введение

В настоящее время к радиоэлектронным устройствам предъявляются высокие требования. К данным требованиям относят: высокая надежность, высокая точность, стабильность, долговечность и т.д. В основном это связано с бурным развитием микроэлектроники и компьютерной техники. Для того чтобы радиоэлектронное устройство было конкурентно способно на рынке оно должно удовлетворять всем этим требованиям. Получить желаемый результат путем использования традиционных способов оптимизации и управления качеством, затрудняется или вообще не возможно. Только применение средств вычислительной техники и автоматизации на всех стадиях технологического процесса позволяет повысить качество выпускаемой продукции. По этому актуальной является задача автоматизации технологических процессов.

Целью данной работы явилось:

1. Провести статистический анализ выбранных контролируемых электрических параметров.

2. На основе статистического анализа, провести оценку качества технологического процесса используя контрольные карты Шухарта.


Описание устройства

Контрольно-кассовая машина (ККМ) Касби 02К может применяться в любой торгующей организации или в сфере услуг, для автономного использования или для использования в компьютерных системах учета. ККМ Касби 02К предназначена для регистрации и учета денежных расчетов с населением при выполнении торговых операций или оказании услуг, обеспечения хранения информации и оформления документов по указанным расчетам.

Основным элементом изделия является блок управления, в котором сосредоточено большинство цифровых узлов. Блок управления предназначен для формирования сигналов, управляющих работой узлов и блоков ККМ.

Разрядность денежных счетчиков (регистров) 11
Разрядность счетчика (регистра) общего итога 18
Количество программируемых цен не менее 500
Разрядность цифрового индикатора 16 знаков
Сохранность информации после выключения сетевого питания в энергонезависимой памяти не менее 5 000 часов
Фискальная память 4 900 сменных записей
Одновременное хранение информации в буфере до 1 600 (чеков продажи)
Программирование наименований товаров, названий отделов и услуг 15 знаков
Программирование клише в начале чека знаков до 94 знаков
Ограничение разрядности вводимых денежных сумм от 3 до 7
Встроенные часы, календарь Есть
Потребляемая мощность при питании от сети 220В не более 10 Вт



Технологический процесс сборки узла

№ оп. Содержание операции Оборудование, тех. оснастка, инструмент, тара
000

Технические требования

1.Во всех производственных помещениях цеха сборки и монтажа ячеек печатного монтажа должны быть обеспеченны следующие условия ТВОЗДУХА=20(+10;-5)°С;

ВлВОЗДУХА= 50 ... 75 %;

2.Помещения, где выполняются операции лужения и пайки, должны обеспечиваться вытяжной вентиляцией.

3.Уборка должна производиться два раза в день с влажной пропиткой пола и рабочих мест.

4.Стол монтажника должен быть оборудован вытяжной вентиляцией.

5. Производственный персонал должен быть обеспечен хлопчатобумажным халатом, шапочкой и тапочками на кожаной подошве с металлической полоской.

6.Не допускается касание руками поверхности плат. Платы брать только за торцы. При выполнении операции с субблоками работающий должен надеть напальчники на участвующие в работе пальцы.

7.Следить за состоянием жала паяльника. Жало паяльника должно быть очищено от нагара, хорошо облужено, иметь ровную поверхность, лишенную раковин.

8. За химическим составом, используемых флюсов, их хранением и расходованием на участках пайки необходимо ввести систематический контроль. Припой в установке пайки "волной" Ersa EWS 400 проверяется на химический состав один раз в три месяца. При несоответствии требуемому химическому составу провести корректировку припоя в ванне.

9. Для взятия проб припоя и флюса необходимо:

9.1 Обеспечить температуру в ванне с припоем не ниже 240°С

9.2 Использовать черпак для взятия проб из нержавеющей стали

9.3 Взятие проб производить при включенных волнообразователях.

10. Зеркало припоя в установке пайки "волной" должно быть защищено от окисления специальными антиоксидантными фосфорсодержащими таблетками Desoxidationstabletten PI фирмы Alpha metals.

11.После распаковки ПП упаковочный материал (пакеты и бумага) возвращаются на склад СГД.

Антистатический стол монтажника GWB-715 фирмы TRESTON;

Коврик антистатический;

Дымоуловитель WFE-2S;

005

Распаковочная

Распаковка печатных плат.

1. Получить упаковки печатных плат в КС центре.

2. Разрезать упаковку платы.

3. Извлечь плату из-под упаковки.

4. Проверить внешним осмотром на наличие печатных

проводников, неметаллизированных отверстий, технологических отверстий и контактных площадок согласно разводке платы.

5. Проверить внешним осмотром целостность и качество металлизации.

6. Установить плату в кассету.

7. Для всех плат повторить п.3-6

8. Для всех упаковок повторить п. 1-7

Нож цеховой;

Линза 8066 с увеличением 3-х кратным;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Перчатки трикотажные №10 ГОСТ 1108-74;

Напальчник тип 2, вид Б, №2, ТУ38-106-567-80;

Халат х/б ГОСТ 621-73;

010

Управляющая

Разработка управляющих программ для автоматов линии SMD.

1.Включить линейный компьютер.

2.Получить в КС- центре РСВ-файлы, содержащие информацию о центрах компонентов блока для которых требуется разработать управляющие программы и скопировать их в память линейного компьютера.

3.В визуальном режиме просмотреть запрограммированную плату с необходимым увеличением и убедиться в ее соответствии КД

(проверить верность расположения компонентов в разных местах

платы). В случае несоответствия РСВ-файлы подлежат

корректировке.

4.Просмотреть все типы корпусов ПМК, устанавливаемых на

плату и убедиться, что стандартные библиотеки содержат их

описание, тип головок, номера головок.

5. Привязать элемент к питателю для его установки.

6.Создать файл запуска программы.

7.Автопроверка программ на выполнение.

ПРИМЕЧАНИЕ:

В режиме программирования оснащения автомата OPAL-X для каждого ПМК выбрать и запрограммировать тип питателя (линейка), номер рабочего места автомата (1 или 2-ое), номер позиции на рабочем месте автомата, на которое данный питатель устанавливается.

Линейный компьютер линии SMD;
015

Комплектовочная

Комплектовать радиоэлементы согласно комплектовочному перечню.

1.Получить радиоэлементы от КС центров.

2.Контролировать радиоэлементы на соответствие типам и номиналам согласно комплектовочному перечню.

3.Разложить ЭРЭ в таре.

4.Маркировать тару с ЭРЭ бирками с указанием типа ЭРЭ и его номинала. Закрепить бирку на таре липкой лентой

5.Выдать комплекты на последующие операции.

ПРИМЕЧАНИЕ:

ПМК в лентах должны быть в катушках с заправочным концом от 40 до 50 мм, микросхемы – в пеналах и ключ сориентирован в одну сторону.

Антистатический стол

монтажника GWB-715

фирмы TRESTON;

Браслет антистатический с гарнитурой заземления;

Пластина заземления;

Пинцет М96890014;

Карандаш ГОСТ 4404-78,

скотч ГОСТ 12,4,010-78,

линейка -150мм

ГОСТ 427-75.

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

020

Отмывочная

Отмыть платы от консервирующего флюса.

1.Включить вентиляцию.

2.Залить в три ванны установки вибропромывки свежий растворитель СНС. СНС должна полностью закрывать плату.

3.Включить вибратор. Амплитуда колебаний 0,5-1 мм.

4.Вынуть плату из кассеты.

5.Опустить плату в первую ванну. Удалить консервирующее покрытие с помощью кисти. Время отмывки 1 мин.

6.Перенести плату во вторую ванну. Удалить консервирующее покрытие с помощью кисти. Время отмывки 1 мин.

7.Перенести плату в третью ванну. Промыть ополаскиванием. Время отмывки 1 мин.

8.Сушить плату на воздухе 10-15 мин.

9.Установить плату в кассету.

10.Для всех плат повторить п.4-9.

ПРИМЕЧАНИЕ:

1.При промывке на дно ванны положить гетинаксовую прокладку.

2.Не допускать разбрызгивания СНС из ванночки. Замену СНС в ванночках производить через шесть субблоков.

Установка вибропромывки НО-2919;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Халат х/б ГОСТ 621-73;

Кисть флейцевая КФ-25 ТУ 17-1507-89;

Кисть КХЖК №20 ТУ 17-1507-89;

025

Контрольная

Рабочий контроль отмывки.

1. Вынуть плату из кассеты.

2. Произвести внешний осмотр. На плате не должно оставаться следов флюса. При легком надавливании пальцем в напальчнике, не должно ощущаться прилипание.

3. Удалить подтеки бязевым тампоном, смоченным в СНС.

4. В случае несоответствия отправить плату на операцию 020.

5. Установить плату в кассету.

6. Для всех плат повторить п.1-5

Антистатический стол

монтажника GWB-715

фирмы TRESTON;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Линза 8066 с увеличением 3-х кратным;

Напальчник тип 2, вид Б, №2, ТУ38-106-567-80;

030

Сушильная

Сушить платы в шкафу сушильном КП-4506.

1. Вынуть плату из кассеты.

2. Платы установить в тару (лоток для печатных плат) и поместить в шкаф сушильный.

3. Сушить платы в шкафу сушильном при температуре (100±10)°С в течение 1,5 - 2 часов, непосредственно перед сборкой.

4. Извлечь лотки с печатными платами из шкафа сушильного

5. Установить плату в кассету.

6. Для всех плат повторить п.5

Шкаф сушильный КП- 4506;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

035

Подготовительная

Резать трубки поз.50 305 ТВ-40 диаметром Ø1мм, длиной 6 мм (2 шт.)

1.Взять трубку Ø1мм из тары.

2.Отмерить и отрезать трубку длиной l - 6 мм.

3.Убрать трубку в тару

4. Для всех повторить п.1-3.

Антистатический стол

монтажника GWB-715

фирмы TRESTON;

Нож цеховой;

Карандаш ГОСТ 4404-78,

линейка -150мм

ГОСТ 427-75,

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

040

Лужение

Лудить выводы ЭРЭ и выводы соединителей методом погружения в расплавленный припой: поз.3...поз.14, поз.20, поз.41 и поз.42.

Общее кол-во элементов —10,

Общее кол-во выводов — 105,

2-х выводные элементы (всего 2 шт., общ. кол-во выводов 4):

поз.6-1шт., поз.10-1шт.

4-х выводные элементы (всего 1 шт., общ. кол-во выводов 4):

поз.8- 1шт.,

5-ти выводные элементы (всего 1 шт., общ. кол-во выводов 5):

поз.9 — 1 шт.,

6-ти выводные элементы (всего 1 шт., общ. кол-во выводов 6): поз.7 – 1шт.,

9-ти выводные элементы (всего 2 шт., общ. кол-во выводов 18):

поз.40 — 1 шт., поз.41 – 1шт.

10-ти выводные элементы (всего 1 шт., общ. кол-во выводов 10):

поз.5 — 1 шт.

14-ти выводные элементы (всего 1 шт., общ. кол-во выводов 14):

поз.3 — 1 шт.,

16-ти выводные элементы (всего 3 шт., общ. кол-во выводов 48):

поз.4 — 2 шт.,

1. Изъять ЭРЭ из тары пинцетом.

2. Опустить ЭРЭ в ванну.

3. Вынуть ЭРЭ из ванны.

4. Контролировать качество лужения внешним осмотром.

5. Уложить ЭРЭ в тару.

6. Для всех ЭРЭ повторить п.1-5.

ПРИМЕЧАНИЕ:

1.Контакты должны хорошо смачиваться припоем.

2.Температура лужения 250-270° С.

3.Время лужения 4-7сек.

4.На облуженной поверхности не допустимо следов коррозии, окисной пленки и собирания припоя в капли.

Установка для пайки погружением НС 1542

или УПДВ;

Антистатический стол

монтажника GWB-715

фирмы TRESTON;

Паяльник ЭПСН 40/36 ГОСТ 7219-88;

Термометр П72 24066 ГОСТ 2823-73;

Пинцет М96890014;

Лупа RLL122/122Т;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

045

Контрольная

Визуальный контроль качества лужения (100%).

1. Вынуть ЭРЭ из тары.

2. Оценить качество лужения. При хорошей паяемости поверхность вывода должна быть покрыта гладким непрерывным слоем припоя.

3. Для изделий, не удовлетворяющим требованиям к лужению, повторить операцию 040.

4. Уложить ЭРЭ в тару.

5. Для всех ЭРЭ повторить п.1-4.

Антистатический стол

монтажника GWB-715

фирмы TRESTON;

Лупа RLL122/122Т;

Пинцет М96890014;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

050

Трафаретная

Нанести паяльную пасту MP218 ракелем в соответствии с рисунком трафарета на сторону А.

1.Включить автомат и настроить его согласно техническому описанию. На управляющем компьютере выбрать программу для данного собираемого блока.

2.Установить трафарет, предварительно проверив его состояние (чистоту и качество поверхности).

3.Установить ракели, проверив их состояние. Механические повреждения поверхностей не допускаются.

4.Подать платы в зону нанесения пасты. Совместить ее с трафаретом. Проверить точность расположения платы относительно трафарета, при необходимости провести корректировку.

5.Нанести паяльную пасту ракелем и рисунком трафарета. Пасты должно быть достаточное количество. Шов из пасты должен выходить за пределы рисунка примерно на 20 мм.

6.Запустить платы на линию и нанести пасту.

7.Промежуточную очистку трафарета производить через 10-15 циклов. Для очистки использовать специальную бумагу, не оставляющую пыли и ворсинок, с использованием промывочной жидкости (спирт "Прозой"). Дополнительно провести очистку трафарета сжатым воздухом.

ПРИМЕЧАНИЕ:

1.Пропустить первую плату через установку, проверить качество нанесения паяльной пасты.

2.Паста должна использоваться согласно сроку годности, храниться в холодильнике при температуре не более +5 С. Перед употреблением ее необходимо постепенно нагреть до комнатной температуры во избежание накопления влаги из воздуха.

Автомат нанесения припойной пасты HORIZON-03;

Набор имбусов 62731 Gr.9;

Трафарет на рамке металлический для нанесения припойной пасты;

Паяльная паста MP218;

Халат х/б ГОСТ 621-73;

Перчатки резиновые технические тип 11, №10 ГОСТ 20.010-93

055

Контрольная

Визуальный контроль нанесения паяльной пасты MP218 на печатную плату.

1.Проверить рисунок нанесения пасты на соответствие чертежу или эталонной плате. Печать должна быть полной и равномерной по всей зоне контактных площадок. Загрязнения паяльной пасты не допустимы.

2.Толщина слоя пасты 15 ... 30 мкм в зависимости от толщины фольги трафарета. Для максимальной точности измерений в качестве нулевого уровня отсчета брать поверхность печатных проводников.

3.Допустимо смещение печати max 0,1 мм относительно края контактной площадки.

4.Ошибки печати нельзя исправлять повторной печатью (мокрым по мокрому) это ведет к неопределенной и невоспроизводимой далее толщине влажного слоя пасты. Предыдущий дефектный слой снять салфеткой смоченной в спирте.

5.Контролировать образование припойных перемычек.

6.При невыполнении условий п1..5 вернуть платы

на операцию 050.

Электронный микроскоп

MITUTOYO

тип IOС-10128;

Лупа RLL 122/122Т;

Линза с 3х увеличением;

Набор щупов №2

ТУ 2-034-225-87;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

060

Отмывочная

Отмывка трафарета от паяльной пасты.

1.Включить и настроить установку промывки согласно техническому описанию.

2.Через отверстия заливки заполнить установку моющим средством (смесь "Прозона" с дистиллированной водой 1:1).

3.Закрыть и заблокировать крышку отверстия для заливки моющего средства.

4.Вручную снять остатки пасты с трафарета ракелем. Поместить остатки пасты обратно в ее собственную тару.

5.Снять трафарет, задвинуть его в несущую раму установки. Опустить раму с трафаретом в установку промывки. Закрыть крышку установки и заблокировать ее с помощью винта.

6.Переключением выключателя на головке двигателя запустить процесс промывки. Время промывки в зависимости от степени загрязнения от 2 до 5 минут.

7.С помощью 3-х позиционного крана запустить процесс дополнительной промывки (чистовое полоскание) через наружный фильтр с меньшим давлением.

8.После отключения установки открыть крышку, выдвинуть раму с трафаретом и снять трафарет с рамы.

9. Установить трафарет в тару.

ПРИМЕЧАНИЕ:

После каждого процесса отмывки необходимо контролировать ящик для отходов (осадка) и при необходимости почистить его.

Отходы и отработанные патроны требуют утилизации.

Установка отмывки трафарета тип355/Ех;

Халат х/б ГОСТ 621-73;

Перчатки резиновые технические тип 11, №10 ГОСТ 20.010-93

065

Загрузочная 1

Загрузка ПМК в питатели автомата OPAL-X.

1. Извлечь ПМК из тары.

2.Согласно распечатке файла оснащения автомата OPAL-X ("рюстунг") для данного блока установить на соответствующие позиции рабочего стола автомата необходимое количество питателей.

3.В установленные питатели согласно с "рюстунг" зарядить ЭРЭ : ИС переложить в плоские магазины, соблюдая ориентацию по "ключу".

4.Вытащить заглушки из пеналов, в которых поставляются ИС.

5. Засыпать ИС в линейки ("ключом" назад).

6. Отрегулировать вибрацию питателя с линейкой.

Автомат OPAL-X,

Модуль загрузки линии

SMDAES01-V2.6X,

Халат х/б ГОСТ 621-73; Перчатки трикотажные №10 ГОСТ 1108-74;

070

Загрузочная 2

Загрузка плат во входное загрузочное устройство.

1.Включить и настроить загрузочное устройство согласно техническому описанию.

2.Вынуть платы из кассеты.

2.Загрузить платы в магазин стороной А вверх.

3.Установить магазин с платами в загрузочное устройство.

4.Запустить платы на линию SMD.

Автомат OPAL-X,

Модуль загрузки линии SMDAES01-V2.6x;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

075

Сборочная

Установка ПМК на сторону А печатной платы на автомате OPAL-X

Общее кол-во элементов —90,

Общее кол-во выводов — 501,

2-х выводные элементы:

поз. 12 — 17 шт., поз. 13 — 1 шт., поз. 14 — 16 шт.,

поз. 15 — 2 шт., поз. 16 — 2 шт.,

поз. 17 — 1 шт., поз. 32 — 15 шт., поз. 33 — 2 шт.,

поз. 34 — 9 шт., поз. 35 — 1 шт., поз. 36 — 11 шт.,

поз. 37 — 4 шт., поз. 39 — 1 шт., поз. 40 — 1 шт

3-х выводные элементы:

поз. 38 — 2 шт., поз. 44 — 1 шт., поз. 45 — 6 шт.

6-х выводные элементы:

поз. 46 — 1 шт.

8-ми выводные элементы:

поз.18 – 1шт., поз. 23 — 1шт.

14-ти выводные элементы:

поз. 25 — 1 шт., поз. 26 — 1 шт., поз. 27 — 1 шт.

16-ти выводные элементы:

поз. 28 — 1 шт.

20-х выводные элементы:

поз. 24 — 1 шт., поз. 29 — 1 шт., поз. 30 — 2 шт.

28-х выводные элементы:

поз. 22 — 1 шт.

32-х выводные элементы:

поз. 19 — 2 шт., поз. 31 — 1 шт.

44-х выводные элементы:

поз. 21 — 1 шт.

1.Включить автомат и линейный компьютер, настроить согласно техническому описанию.

2.Выбрать программу установки ПМК на сторону А для данного собираемого блока из линейного компьютера.

3.Запустить программу на линию.

4.Запустить на линию первую плату. После сборки снять ее с конвейера и проверить правильность установки радиоэлементов на соответствие чертежу. Выводы ПМК должны находиться в пределах площадок

При несоответствии собранной платы требованиям КД необходимо сообщить мастеру или технологу об ошибках программы. Проверить правильность заполнения питателей.

5.Запустить на линию остальные платы.

6.Завершить программу установки ПМК

7.Завершить работу автомата.

8.Выключить автомат и линейный компьютер.

9.Выгрузить платы в кассеты.

Автомат OPAL-X;

Модуль выгрузки линии SMD AMS01-V5.6x;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Лупа RLL122/122Т;

Линза с 3х увеличением;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

080

Контрольная

Визуальный контроль качества сборки печатных субблоков на ПМК (100%).

1.Вынуть плату из кассеты.

2.Контролировать сборку печатных блоков на соответствие чертежу.

3.Все компоненты и их выводы,не должны иметь видимых трещин, отверстий, полых и иных посторонних включений, сколов и т д.

4.Контролировать симметричность расположения выводов компонентов относительно контактных площадок. Допускаются боковые смещения и отклонения компонента оговоренные в ТУ.

5.При несоответствии требовниям п.2-4 повторить операцию 075.

6.Выгрузить плату в кассету.

7.Для всех плат повторить п.1-6.

Антистатический стол

монтажника GWB-715

фирмы TRESTON;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Лупа RLL122/122Т;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

085

Оплавление

Оплавление нанесенной по трафарету на печатную плату паяльной пасты на установке SM 2000CXE.

1.Вынуть платы из кассет.

2.Включить и подготовить установку SM 2000CXE к работе согласно техническому описанию.

3.На управляющем компьютере выбрать и запустить программу оплавления паяльной пасты для данного собираемого блока. Отрегулировать температурный режим согласно программе.

4.Настроить транспортную линию установки установить поддержку в соответствии с размером и конструкцией платы.

5.Пропустить плату через установку. Проверить качество оплавления. В случае несоответствия повтор п.4.

6.Для всех последующих плат выполнить п. 5.

7.Остановить транспортную линию.

8.Завершить программу оплавления паяльной пасты.

9. Вынуть платы из установки.

10.Выключить установку SM 2000CXE

11.Установить платы в кассеты.

ПРИМЕЧАНИЕ:

При отрицательных результатах проверить работу предыдущих автоматов линии SMD и сообщить мастеру о необходимости отладки программы оплавления паяльной пасты на установке SM 2000CXE

Установка SM 2000CXE

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Лупа RLL122/122Т

Линза с 3х увеличением

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

090

Контрольная

Визуальный контроль качества сборки и пайки блоков на ПМК (100%).

1.Вынуть платы из кассеты.

2.Паяное соединение должно иметь полностью сформированные панели, что говорит о хорошей смачиваемости припоем контактных площадок и компонента.

3.Припойная галтель должна быть гладкой и блестящей (матовый цвет может быть следствием холодной пайки или непропайки). Она не должна иметь трещин, зернистой структуры поверхности.

4.По возможности в паяном соединении не должно быть посторонних вкраплений (окалина, остатки флюса).

5.Сквозь паяное соединение должна просматриваться форма контакта компонента, что является признаком верно подобранного количества паяльной пасты.

6.Отсутствие перемычек припоя между контактными площадками и проводниками.

7.Отсутствие припойного бисера - шариков припоя, разбрызганных по дну компонента или по поверхности печатной платы. Этот дефект следствие неправильно подобранного профиля термопайки. Шарики припоя могут вызывать "короткое замыкание".

8.Отсутствие эффекта опрокидывания, т е отрыва одного контакта пассивного элемента от контактной площадки вследствие неравномерности сил поверхностного натяжения на противоположных концах компонента. Дефект возникает при неверном нанесении припойной пасты или неправильной формовки элемента.

9.При невыполнении п.1-8 вернуть плату на операцию 085

10.Установить платы в кассеты.

Антистатический стол

монтажника GWB-715

фирмы TRESTON;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Лупа RLL122/122Т;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

095

Монтажная 1

Предохранение мест на стороне Б, не подлежащих пайке с помощью лейкопластыря.

Кол-во – 36 шт., под клавиатуру.

1. Изъять плату из кассеты.

2.Установить плату на монтажном столе стороной Б вверх.

3.Изъять из тары завода изготовителя лейкопластырь необходимой ширины (5 мм).

4. Отклеить с помощью пинцета кончик лейкопластыря, отделить и отрезать лейкопластырь длиной 5 мм.

5. Заклеить места, не подлежащие пайке 36 шт. в соответствии с чертежом (поверхность Б).

6.Контроль внешним осмотром.

7. Уложить плату в кассету.

8. Для всех плат повторить п.1-7.

Антистатический стол

монтажника GWB-715

фирмы TRESTON;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Ножницы 175

ГОСТ 351268-99;

Лупа RLL122/122Т;

Пинцет ПС 100*1,5

ТУ 64-1-37-78;

Лейкопластырь;

Халат х/б ГОСТ 621-73 Перчатки трикотажные №10 ГОСТ 1108-74;

100

Монтажная 2

Предохранение мест на стороне Б, не подлежащих пайке с помощью лейкопластыря.

Кол-во полос - 4, под элементы поз.6, поз.11, поз.41, поз.42.

1. Изъять плату из кассеты.

2.Установить плату на монтажном столе стороной Б вверх.

3. Изъять из тары завода изготовителя лейкопластырь

необходимой ширины (согл. черт.).

4. Отклеить с помощью пинцета кончик липкой ленты, отделить и отрезать ленту необходимой длины (согл. черт.).

5. Заклеить места, не подлежащие пайке (2 отв. под установку элемента поз.6, 2 отв. — поз.11, 9 отв. — поз.41, 9 отв. — поз.42).

6.Контроль внешним осмотром.

7. Уложить плату в кассету.

8. Для всех плат повторить п.1-7.

Антистатический стол

монтажника GWB-715

фирмы TRESTON;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Ножницы 175

ГОСТ 351268-99;

Лейкопластырь;

Пинцет ПС 100*1,5

ТУ 64-1-37-78;

Лупа RLL122/122Т;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

105

Сборочная

Установка многовыводных радиоэлементов со штырьковыми выводами вручную

Всего 7 шт., общ. кол-во выводов 89.

4-х выводные элементы (всего 1 шт., общ. кол-во выводов 4):

поз. 8 — 1шт.,

6-ти выводные элементы (всего 1 шт., общ. кол-во выводов 6):

поз. 7 — 1шт.

10-ти выводные элементы (всего 1 шт., общ. кол-во выводов 10):

поз.5 — 1шт.,

14-ти выводные элементы (всего 1 шт., общ. кол-во выводов 14):

поз.3 — 1шт.,

23-ти выводные элементы (всего 3 шт., общ. кол-во выводов 48):

поз.4 — 1шт.,

1.Вынуть плату из кассеты стороной А вверх.

2.Изъять элемент из тары.

3.Проверить маркировку радиоэлемента на соответствие чертежу.

4.Установить компоненты со штырьковыми выводами.

5.Паять выводы паяльником в нескольких местах по диагонали

5.1 Припой ПОС-61 ГОСТ 2193-76.

5.2 Температура жала паяльника 350±10 С.

5.3 Время пайки не более 1с.

5.4 Количество прихватываемых выводов - 2 вывода.

6.Подрезать выводы радиоэлементов с монтажной стороны согласно чертежу.

7.Проверить границу монтажа со стороны выводов согласно чертежу.

8.Контроль внешним осмотром.

9. Для всех элементов повторить п.2-8

10. Для всех плат повторить п.1-9.

11. Уложить платы в кассеты.

Паяльная станция WS-51

с паяльником LR21;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Браслет антистатический с гарнитурой заземления;

Пластина заземления;

Лупа RLL122/122Т;

Линза 8066 3х увеличение;

Пинцет прецизионный антистатический 3CSA;

Бокорезы 140.7814-4080; Кусачки НГ модель 170М

длина 127 мм фирма "Xcelite" ГОСТ 28.037-89;

линейка -150мм

ГОСТ 427-75;

Халат х/б ГОСТ 621-73; Перчатки трикотажные №10 ГОСТ 1108-74;

110

Пайка

Пайка "волной" припоя.

1.Настроить установку для пайки "волной" припоя согласно техническому описанию и инструкции по эксплуатации, паспорта на флюсующее устройство.

(раб. температура 260±5°С, скорость движения транспортной ленты для с/блоков со штырьковыми выводами 1,25... 1,6 м/мйн)

2.Залить 1-1,5 л флюса в бачок флюсующего устройства перед началом работы, проверив плотность флюса (855...860 г/л). Включить узел флюсования и добиться равномерной мелкой пены флюса. Следить за работой флюсующего устройства. В конце работы залить отработанную СНС. Перед началом работы СНС слить и направить на регенерацию.

3.Извлечь плату из кассеты стороной B вверх.

4.Поместить смонтированную плату в соответствующий держатель, вставленный в каретку. Закрепить крышку держателя так, чтобы пружины плотно прижимали плату. Платы в платодержателе должны располагаться так, чтобы большинство проводников располагалось параллельно движению транспортера.

5.Включить узел подсушки флюса.

6.Включить с помощью рукоятки "волну" припоя и проверить на гребне ее температуру с помощью термометра. Температура припоя должна соответствовать выбранному температурному режиму.

7.Установить каретку с держателем на направляющие установки.

8.Включить транспортер и провести пайку "волной" припоя.

9.Снять каретку с транспортера, установить ее на подставку.

10.Изъять плату из держателя.

11.Снять технологические прокладки

12.Проверить внешним осмотром качество паек.

13.Уложить плату в кассету.

14.Для всех плат повторить 1-13.

ПРИМЕЧАНИЕ:

1.Высота волны припоя подбирается предварительно на технологической плате непосредственно перед началом пайки.

2.Высота гребня волны должна обеспечить заполнение припоем зенковок монтажных отверстий в плате со стороны установки радиоэлементов.

3.Допускается повторная пайка субблока с интервалом между пайками не менее 5 мин.

4.При пайке ИС со штырьковыми выводами, расстояние по длине вывода от корпуса до границы подъема расплавленного припоя не менее 1,0мм.

5.Периодически в процессе работы на установке НС-1542 производить контроль температуры пайки по прибору МЗЗЗК и скорости движения транспортера по прибору Ml360.

6.Для заливки флюсующего устройства к установке НС-1542 не допускается использование отработанной СНС смеси после промывки субблоков.

7.По мере загрязнения производить очистку от флюса паяльной рамки и поддержек для пайки.

Установка Ersa EWS 400;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Предохраняющие планки для пайки '"волной";

Ареометр АОН-1 820-880 ГОСТ-18481-81;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

115

Монтажная 1.

Подправка паек.

1.Извлечь плату из кассеты стороной B вверх.

2.Непропаянные места и некачественные пайки пропаять паяльником. Снять перемычки припоя между выводами и контактными площадками ЭРЭ паяльником.

3.Температура жала паяльника 250-270°С, время пайки не более 2 сек. Припой ПОС-61 ГОСТ 2193-76. Интервал между пайками соседних выводов не менее Зсек.

4.Удалить брызги припоя с корпусов навесных элементов и с поверхности платы механическим способом с помощью жесткой кисти или гетинаксовой палочки.

5.При наличии припоя на проводниках в местах, не допускаемых по чертежу, удалить припой с помощью паяльника. Толщина припоя на контактной площадке не более 0,3 мм.

6.Контроль внешним осмотром.

7. Для всех плат повторить п.1-6.

8. Уложить платы в кассеты.

Паяльная станция

WESP - 20;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Наконечник паяльника типа "мини-волна"

ЕТ GW SOLDERING 005 41 04599;

Микроскоп "Mantis";

Лупа RLL122/122Т;

Линза 8066 3х увеличение;

Устройство для очистки жала паяльника;

Кисть КХЖК №20 щетин. ТУ 17-1507-89;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

120

Монтажная 2.

Удаление лейкопластыря с мест, не подлежащих пайке

Кол-во полос - 4, под элементы поз.6, поз.11, поз.41, поз.42

Кол-во – 36 шт., под клавиатуру.

1.Изъять плату из кассеты. Плата должна быть охлаждена до комнатной температуры.

2.Удалить липкую ленту с мест, не подлежащих пайке, пинцетом.

3.Контроль внешним осмотром.

4.Уложить плату в кассету

5. Повторить п.1-4 для всех плат.

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Пинцет прецизионный антистатический 3CSA;

Халат х/б ГОСТ 621-73; Перчатки трикотажные №10 ГОСТ 1108-74;

125

Отмывочная

Протирка участков субблока спиртово-бензиновым расствором после пайки "волной" припоя.

1.Изъять плату из касеты.

2.Бязевым тампоном смоченным в спирте, удалить остатки флюса на участках печатной платы в местах соприкосновения платы и предохраняющих планок для пайки "волной" припоя.

3.Контроль внешним осмотром.

4. Для всех плат повторить п.1-4.

5. Уложить платы в кассеты.

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Бязевый тампон;

спиртово-бензиновый расствор 1:1;

Халат х/б ГОСТ 621-73;

Перчатки резиновые технические тип 11, №10 ГОСТ 20.010-93;

130

Сборочная 1

Установка радиоэлементов поз. 6, поз.11, поз.41, поз.42 вручную

Общее кол-во элементов – 4, общее кол-во выводов – 22

2-х выводные элементы (всего 2 шт., общ. кол-во выводов 4):

поз. 6 — 1шт., поз. 11 — 1шт.

9-х выводные элементы (всего 2 шт., общ. кол-во выводов 18):

поз. 41 — 1шт., поз. 42 1шт.,

1.Изъять плату из кассеты стороной А вверх.

2.Изъять элемент из тары.

3.Установить компонент со штырьковыми выводами поз.11 согласно чертежу, предварительно надев трубки поз.51 на выводы, согласно чертежу.

4.Паять выводы вручную паяльником, припой ПОС-61 ГОСТ 2193-76. Температура жала паяльника 250-260° С. Время пайки не более 2с. Интервалы между пайкой каждого вывода не менее 3 сек.

5.Установить компонент со штырьковыми выводами поз.6, поз.41, поз.42 согласно чертежу.

6.Паять выводы вручную паяльником, припой ПОС-61 ГОСТ 2193-76. Температура жала паяльника 250-260° С. Время пайки не более 2с. Интервалы между пайкой каждого вывода не менее 3 сек.

7.Подрезать выводы радиоэлементов с монтажной стороны согласно чертежу.

8.Проверить границу монтажа со стороны выводов согласно чертежу.

9.Контроль внешним осмотром.

10. Для всех плат повторить п.1-9.

11. Уложить платы в кассеты.

Паяльная станция WS-51с паяльником LR21;

Браслет антистатический с гарнитурой заземления; Пластина заземления;

Линза 8066 3х; ЛупаRLL122/122Т;

Пинцет прецизионный антистатический 3CSA;

Кусачки НГ. модель 170М

длина 127 мм,

фирма "Xcelite"

ГОСТ 28.03 7-89;

линейка -150мм

ГОСТ 427-75;

Халат х/б ГОСТ 621-73; Перчатки трикотажные №10 ГОСТ 1108-74;

135

Контрольная

Контроль высоты светодиода

1.Изъять платы из кассет стороной Б вверх.

2. С помощью линейки измерить высоту светодиода поз.11, она должна быть равна h=126 мм.

2.1 В случае несоответствия отправить платы на операцию 140

2.2 В случае соответствия отправить платы на операцию 145

5. Уложить платы в кассеты.

Линейка 150мм ГОСТ 427-75

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

140

Ремонтная

Замена светодиода

1.Изъять платы из кассет стороной А вверх.

2. Отпаять светодиод поз.11 вручную

3. Произвести пайку светодиода поз.11

4. Уложить платы в кассеты.

5. Повторить контрольную операцию 135

Паяльная станция WS-51с паяльником LR21;

Браслет антистатический с гарнитурой заземления; Пластина заземления;

Линза 8066 3х; ЛупаRLL122/122Т;

Пинцет прецизионный антистатический 3CSA;

Халат х/б ГОСТ 621-73; Перчатки трикотажные №10 ГОСТ 1108-74;

145

Сборочная 2

Установка элемента поз.2 в держатель для батареи поз.10

1.Изъять плату из кассеты стороной А вверх.

2.Установить аккумуляторный элемент поз.2 в держатель для батареи поз.10 согласно чертежу.

3.Контроль внешним осмотром.

4. Для всех плат повторить п.1-3.

5. Уложить платы в кассеты.

Браслет антистатический с гарнитурой заземления;

Пластина заземления;

Пинцет прецизионный антистатический 3CSA; Пинцет М96890014;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

150

Термоциклирование

1.Изъять плату из кассеты

2.Подвергнуть субблок термоциклированию (3 цикла) по следующему режиму:

2.1.При температуре (+ 40 ± 3)°С время выдержки 2ч.

2.2.При температуре (- 40 ± 3)°С время выдержки 2ч.

3.Время переноса субблоков из камеры в камеру не более 3х минут.

4.Для всех плат повторить п.1-3.

5.Уложить платы в кассеты.

Шкаф сушильный

КП- 4506;

Термостат ТС-80М.;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Держатель плат;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

155

Рихтовочная

1.Изъять плату из касеты

2.Рихтовать радиоэлементы (кроме многовыводных) согласно треб. черт.

3.Поправить по мере надобности некачественные пайки. Правку паек выводов микросхем производить при температуре керна паяльника 250-260° С, время пайки не более 2сек. Правку паек остальных элементов производить при температуре керна паяльника 270-280° С, время пайки не более 2сек. Интервал между пайками 3 сек.

4. Для всех плат повторить п.1-3.

5. Уложить платы в кассеты.

Паяльная станция WS-51

с паяльником LR21;

Микроскоп МБС-9 ТУ 3-3.1210-78;

Линза 8066 3х увеличение;

Пинцет прецизионный антистатический 3CSA;

Щуп набор № 3, Кл 2 ГОСТ 882-75;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

160

Контрольная

Визуальный контроль (100%) качества сборки субблоков.

1.Изъять элемент из тары

2. Проверить внешним осмотром:

2.1.Отсутствие повреждений (нарушение защитного покрытия, герметизации, трещин и т.д.). При рихтовке не допустить нарушение целостности выводов и корпусов. Допускается наличие следов от инструмента на выводах.

3. При неисправности повтор операции 170.

4. Уложить элементы в тару.

Линза 8066 3х увелич.;

Пинцет 100* 1,5

ТУ 64-1-37-78;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

165

Подмаркировочная

Подмаркировка знаков.

1.Вынуть плату из кассеты

2.Маркировать знаки, нарушенные в процессе изготовления субблока.

3.Сушить краску при температуре 18-25 ° С в течение 15-30 мин.

4.Установить платы в кассету.

5.Для всех плат повторить п. 1-4.

Шкаф сушильный

КП- 4506;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Линза 8066 3х увеличение;

Лупа RLL122/122Т;

Кисть КХЖП№ 20,

КХЖК №2.

ТУ 17-1507-89;

Халат х/б ГОСТ 621-73; Перчатки резиновые технические тип 11, №10 ГОСТ 20.010-93;

170

Настроечная

Настройка подстроечного резистора

1. Вынуть плату из кассеты

2. Произвести подстройку резистора поз.38 до величины силы тока 0,25мА на выходе разъема XP9 поз.4

3.Установить платы в кассету.

Отвертка плоская 10 х 0,4 ГОСТ 17199-88

Халат х/б ГОСТ 621-73; Перчатки резиновые технические тип 11, №10 ГОСТ 20.010-93;

175

Контрольная №1

Контроль силы тока на выходе разъема

1. Вынуть плату из кассеты

2. Проверить силу тока 0,25 мА на выходе разъема XP9 поз.4 .

3. В случае несоответствия повторить операцию 170

4.Установить платы в кассету.

Амперметр М42300

Халат х/б ГОСТ 621-73; Перчатки резиновые технические тип 11, №10 ГОСТ 20.010-93;

180

Контрольная №2

Контроль частоты кварцевого резонатора

1. Вынуть плату из кассеты

2. Проверить частоту 18,362МГц на выходе кварцевого резонатора поз.39. Не должно отличаться на 1% от номинального значения.

3. В случае несоответствия отправить плату в брак

4.Установить платы в кассету.

Осциллограф с1-65

Халат х/б ГОСТ 621-73; Перчатки резиновые технические тип 11, №10 ГОСТ 20.010-93;

185

Контрольная №3

Контроль напряжения на выходе разъема

1. Вынуть плату из кассеты

2. Проверить напряжение 5В на выходе разъема XP9 поз.4. Не должно отличаться на 1% от номинального значения.

3. В случае несоответствия отправить плату в брак

4.Установить платы в кассету.

Вольтметр 830М

Халат х/б ГОСТ 621-73; Перчатки резиновые технические тип 11, №10 ГОСТ 20.010-93;

190

Испытательная

Приемо-сдаточные испытания.

1.Вынуть плату из кассеты

2.Проверить плату на соответствие чертежу.

3.Проверить установку контактов. Выборочно проверить параллельность и перпендикулярность.

4.Проверить качество лужения контактов припой должен покрывать min 2мм длины контакта. Не допускается пористость,непокрытые места, отслоения.

5.Проверить наличие знаков на блоке в соответствие с чертежом платы.

6.Произвести настройку подстроечных резисторов поз.39 согласно паспорту изделия.

7.Поставить клеймо ОТК на монтажную сторону согласно чертежу краской трафаретной серии 45971-84 белой ТУ29-02-889-8. При плотном монтаже клеймо наносить в любом свободном месте в верхней части платы.

9.Клеймо ОТК сушить в термостате при 60-65 ° С.

10.Установить платы в кассету.

11.Для всех плат повторить п. 1-10.

Шкаф сушильный

КП- 4506;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Матрица, ракель,

желатин, штемпель,

Кисть КХЖК № 2.

ТУ 17-1507-89;

Халат х/б ГОСТ 621-73;

Перчатки трикотажные №10 ГОСТ 1108-74;

195

Контроль ОТК

1. Вынуть плату из кассеты.

2. Проверить плату внешним осмотром на соответствие чертежу.

3. Проверить внешним осмотром качество паек.

3.1.Форма паяных соединений должна быть скелетной с вогнутыми галтелями припоя по шву и без избытка припоя. Она должна позволять визуально просматривать через тонкие слои припоя контуры входящих в соединения отдельных электромонтажных элементов.

3.2.Допускается соединения с заливной формой пайки, при которых контуры отдельных электромонтажных соединений, входящих в соединение, полностью скрыты под припоем со стороны пайки соединения. Поверхность галтелей припоя по всему периметру паяного шва должна быть вогнутой гладкой, непрерывной, глянцевой или светло-матовой, без темных пятен. 3.3.На поверхности диэлектрика печатной платы допускается точечное посветление волокон, проявление текстуры материала, на поверхности платы не должно быть перемычек припоя между близлежащими проводниками.

4.Проверить внешним осмотром на отсутствие повреждений корпусов и выводов радиоэлементов, следов излома, задиров, трещин, нарушения покрытий и др. дефектов нарушающих целостность выводов и корпусов.

5.Проверить расстояние в узких местах между проводниками и контактными площадками. Допускается растекание припоя за пределы контактных площадок и проводников, не уменьшающее

минимальное допустимое расстояние 0,3 мм.

6.Проверить границу монтажа со стороны установки и пайки ЭРЭ на соответствие чертежу.

7.Произвести 100% контроль функционирования платы.

8.Проверить толщину платы (с 2х сторон). Согласно указаниям в чертеже толщина платы должна быть 1,5мм mах.

9. Платы соответствующие ТУ передать на операцию 170. Платы, не соответствующие ТУ, передать в брак.

10. Уложить плату в кассету.

11. Для всех плат повторить п.1-10.

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Линза 8066 3х увеличение; Лупа RLL 122/122Т;

Штангенциркуль

ШЦ 1 -125-0,10

ГОСТ 166-89;

Халат х/б ГОСТ 621-73; Перчатки трикотажные №10 ГОСТ 1108-74;

200

Маркировочная

Маркирование штампа заказчика.

1.Извлечь плату из кассеты.

2.Маркировать технологический номер на платах, прошедших приемку, краской трафаретной серии 45971-84, белая нейтральная

ТУ29-02-889-93, один оттиск на блок.

3.Визуально оценить качество маркировки. Маркировка должна быть четкой.

4. Установить плату в кассету.

5. Для всех плат повторить п. 1-4

Шкаф сушильный КП- 4506;

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Матрица, ракель,

желатин, штемпель,

Кисть КХЖК № 2.

ТУ 17-1507-89;

Халат х/б ГОСТ 621-73; Перчатки трикотажные №10 ГОСТ 1108-74;

205

Упаковочная

1.Изъять плату из кассеты.

2.Уложить плату в упаковочную тару, переложив упаковочным материалом.

3.После заполнения упаковочной тары закрыть ее крышку и заклеить липкой лентой.

4.Повторить п. 1-3 для упаковки всей партии плат.

Магазин LP-Magazin Miko-Rack NKAJ 0525;

Ножницы 175

ГОСТ Р51268-99;

Лента липкая;

Халат х/б ГОСТ 621-73; Перчатки трикотажные №10 ГОСТ 1108-74;

Теоретические сведения о методах управления качеством

Статистические методы по степени трудности можно подразделить на 3 категории: 1) Элементарный статистический метод включает так называемые 7 "принципов": * Карта Парето; * Причинно-следственный анализ; * Группировка данных по общим признакам; * Контрольный лист; * Гистограмма. Метод гистограмм является эффективным инструментов обработки данных и предназначен для текущего контроля качества в процессе производства, изучения возможностей технологических процессов, анализа работы отдельных исполнителей и агрегатов. Гистограмма - это графический метод представления данных, сгруппированных на частоте попадания в определенный интервал; * Диаграмма разброса (анализ корреляции через определение медианы); * График и контрольная карта. Контрольные карты графически отражают динамику процесса, т.е. изменение показателей во времени. На карте отмечен диапазон неизбежного рассеивания, который лежит в пределах верхней и нижней границ. С помощью этого метода можно оперативно проследить начало дрейфа параметров по какому либо показателю качества в ходе технологического процесса для того чтобы проводить предупредительные меры и не допускать брака готовой продукции. 2) Промежуточный статистический метод включает: * Теорию выборочных исследований; * Статистический выборочный контроль; * Различные методы проведения статистических оценок и определения критериев; * Метод применения сенсорных проверок; * Метод расчета экспериментов. 3) Передовой (с использованием ЭВМ) статистический метод включает: * Передовые методы расчета экспериментов; * Многофакторный анализ; * Различные методы исследования операций. Такие методы применяются при проведении очень сложных анализов процесса и качества. Технический прогресс нельзя отделить от применения статистических методов, обеспечивающих повышение качества выпускаемой продукции, повышение надежности и снижение расходов на качество.

Основной задачей статистических методов контроля является обеспечение производства пригодной к употреблению продукции и оказание полезных услуг с наименьшими затратами.

Главная задача - не просто увеличить качество продукции, а увеличить количество такой продукции, которая была бы пригодной к употреблению. Два основных понятия в контроле качества - это измерение контролируемых параметров и их распределение. Для того чтобы можно было судить о качестве продукции необязательно измерить такие параметры, как прочность материала, бумаги, масса предмета, качество окраски и т.д.

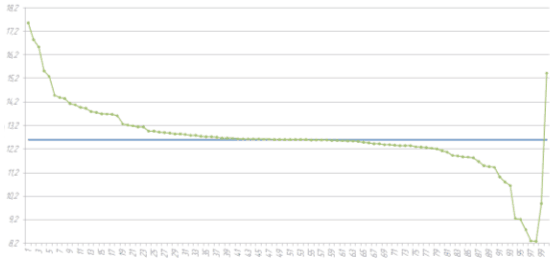

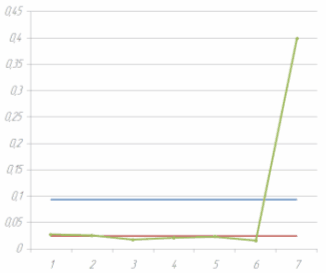

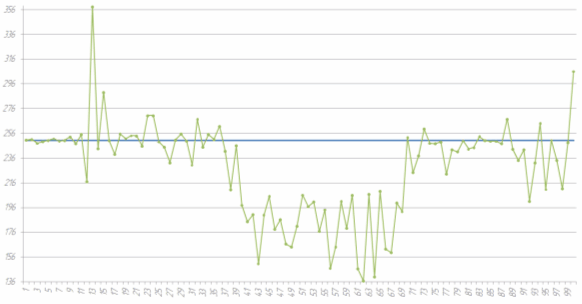

Классификация типов контрольных карт часто осуществляется согласно типам величин, которые выбраны для отслеживания характеристик качества. Так, различают контрольные карты для непрерывных переменных и контрольные карты по альтернативному признаку. В частности, для контроля по непрерывному признаку обычно строятся следующие контрольные карты:

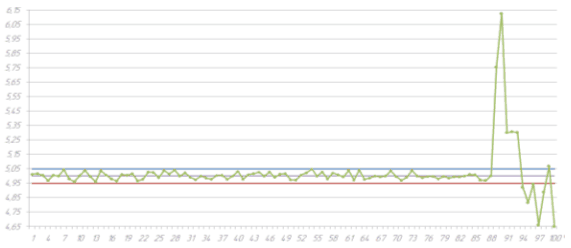

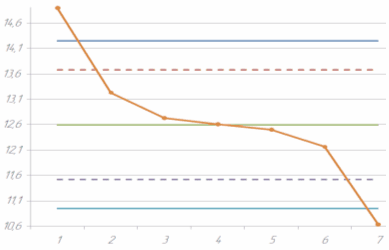

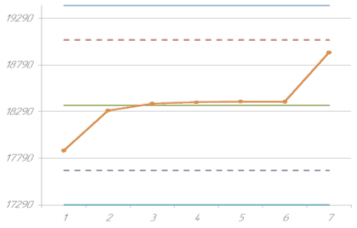

X-карта. На эту контрольную карту наносятся значения выборочных средних для того, чтобы контролировать отклонение от среднего значения непрерывной переменной (например, диаметров поршневых колец, прочности материала и т.д.).

R-карта. Для контроля за степенью изменчивости непрерывной величины в контрольной карте этого типа строятся значения размахов выборок.

S-карта. Для контроля за степенью изменчивости непрерывной переменной в контрольной карте данного типа рассматриваются значения выборочных стандартных отклонений.

Преимущества контрольных карт для непрерывных переменных: Контрольные карты для непрерывных переменных обладают большей чувствительностью, чем контрольные карты по альтернативному признаку. Благодаря этому, контрольные карты для непрерывных переменных могут указать на существование проблемы ухудшения качества, прежде чем в потоке продукции появятся настоящие бракованные изделия, выделяемые с помощью контрольной карты по альтернативному признаку. Контрольные карты для непрерывных переменных можно назвать основными индикаторами ухудшения качества, которые предупреждают об этих проблемах задолго до того, как в процессе производства резко возрастет доля бракованных изделий.

Зоны A, B, C: Обычно для задания критериев поиска серий область контрольной карты над центральной линией и под ней делится на три "зоны".

По умолчанию, зона А определяется как область, расположенная на расстоянии от 2 до 3 сигма по обе стороны от центральной линии. Зона В определяется как область, отстоящая от центральной линии на расстояние от 1 до 2 сигма, а зона С - как область, расположенная между центральной линией по обе ее стороны и ограниченная прямой, проведенной на расстоянии одной сигма от центральной линии.

Расположение точек на карте: В процессе интерпретации ККШ можно опереться на исходные данные, которыми мы располагаем, — это конфигурация, или структура точек. В них содержатся сведения о значениях измеряемых величин и очень важная информация об их временной последовательности.

Сам У. Шухарт предложил очень простое определение специальных причин вариабельности: выход точки на контрольной карте за границу верхнего или нижнего контрольного предела. В дальнейшем, однако, по мере того, как контрольные карты все шире использовались в промышленности, на практике все чаще возникала ситуация, когда все точки находились в зоне между верхним и нижним пределами, но из картинки было ясно, что с процессом что-то происходит (например, процесс имеет явную тенденцию к росту/снижению, процесс носит периодический характер и т. п.). Вот почему перечень признаков, по которым можно визуально оценить статистическую стабильность (управляемость) процесса со временем был расширен: в него были добавлены так называемые неслучайные (особые) структуры, серии и т. п. Есть несколько подходов к выделению особых структур точек. Вот набор правил (критериев) обнаружения специальных причин вариаций:

1. Выход точек за контрольные пределы (рис. 1).

2. Серия — это такое состояние, когда точки неизменно оказываются по одну сторону от средней линии, причем число таких точек называется длиной серии (рис. 2).

Серия длиной в семь точек рассматривается как ненормальная. Кроме того, ситуацию следует рассматривать как ненормальную, если:

а) не менее 10 из 11 точек оказываются по одну сторону от центральной линии;

б) не менее 12 из 14 точек оказываются по одну сторону от центральной линии;

в) не менее 16 из 20 точек оказываются по одну сторону от центральной линии.

3. Тренд (дрейф). Если точки образуют непрерывно повышающуюся или понижающуюся кривую то говорят, что имеет место тренд (рис. 3).

4. Приближение к контрольным пределам. Рассматриваются точки, которые приближаются к 3-сигмовым контрольным пределам, причем, если из трех последовательных точек две оказываются за 2-сигмовыми линиями, то такой случай надо рассматривать как ненормальный.

5. Приближение к центральной линии. Если на контрольной карте большинство точек концентрируется в пространстве, ограниченном 1,5-сигмовыми линиями, делящими пополам расстояние между центральной линией и каждой из контрольных границ, то причина, скорее всего, в неподходящем способе разбиения данных на подгруппы. Приближение к центральной линии не всегда означает, что достигнуто контролируемое состояние. Зачастую такая карта указывает, что в подгруппах смешиваются данные различных распределений, что делает размах контрольных пределов слишком широким. В этом случае надо изменить способ разбиения данных на подгруппы (рис. 4).

6. Периодичность. Когда кривая имеет периодическую структуру (то подъем, то спад) с примерно одинаковыми интервалами времени, это тоже ненормально (рис. 5).

Если нет признаков, свидетельствующих о возможном существовании специальных причин, то рассматриваемый процесс считается статистически управляемым, или стабильным. Это означает, что его совершенствование, прежде всего, дело руководства. Малейшее подозрение в существовании специальных причин вариабельности мобилизует команду процесса на их поиск, выработку корректирующих воздействий и их реализацию.

Вывод: Наиболее полное и всестороннее оценивание качества обеспечивается, когда учтены все свойства анализируемого объекта, проявляющиеся на всех этапах его жизненного цикла: при изготовлении, транспортировке, хранении, применении, ремонте, тех. обслуживании.

Таким образом, производитель должен контролировать качество продукции и по результатам выборочного контроля судить о состоянии соответствующего технологического процесса. Благодаря этому он своевременно обнаруживает разладку процесса и корректирует его.

Выбор контрольных операций.

В качестве исходного параметра для контрольных операций были выбраны 4 напряжения. Два из них 5В и -5В с известными отклонениями, они заданы нам в ТЗ. И два 12В и -12В с неизвестными отклонениями.

Исходные данные:

Число измерений контролируемого параметра: 100

1 контрольная операция: номинальное значение контролируемого параметра: напряжение 5вольт. Отклонение напряжения по ТЗ не более: 1%

2 контрольная операция: номинальное значение контролируемого параметра: чатота кварцевого резонатора 18362 КГц. Отклонение напряжения по ТЗ не более: 1%

3 контрольная операция: номинальное значение контролируемого параметра: высота светодиода 12,6мм.

4 контрольная операция: номинальное значение контролируемого параметра: сила тока 250 мкА



Обработка статистических данных

Построение эмпирической кривой плотности вероятности f *(x) по статистическим данным.

Таблица №1 содержит измеренные значения контролируемой величины.

5,01294899 5,038880825 4,972660542 4,995831966
5,017353535 5,014693737 5,007009983 4,997692585
5,005136967 5,041037083 5,021975994 4,979632854
4,968095779 5,000292778 5,049066544 4,998159885
5,006467342 5,022325039 5,00067234 4,985868454
4,999558449 4,990217209 5,027165413 4,993843555
5,043782711 4,974215508 4,979571819 4,993139744
4,981480122 4,99982357 5,021085739 5,000460148
4,961269379 4,985668659 5,007890701 5,011686802
5,003472805 4,978550911 4,994334698 5,008761406
5,039111137 5,004227638 5,039821625 4,973172665
4,996597767 5,005493164 4,972536564 4,969475746
4,960618496 4,976603031 5,042702675 5,001665115
5,036611557 4,999246597 4,976316929 5,755468845
5,007400036 5,03208971 4,986687183 6,126585484
4,98126173 4,977312565 5,000431538 5,300836563
4,965380669 5,009713173 4,994579792 5,307900429
5,0110116 5,017133713 5,000927925 5,301933765
5,0049119 5,026759148 5,0361166 4,922729015
5,017196655 4,999804974 4,996314049 4,815627575
4,966500282 5,0281744 4,97030735 4,94600296
4,977404594 4,992011547 4,990848064 4,662309647
5,028085232 5,014043808 5,03946352 4,890702724
5,025396824 5,016650677 4,999911785 5,068790436
4,989850998 4,973521709 4,987818241 4,650153637

Затем, используя данные таблицы №1 можно составить таблицу №2 количества попаданий пi , измеренных значений в каждый iй интервал и относительных частот.

Таблица №2

№ интервала Диапазон значений измеряемого параметра Число попаданий ni Вероятность Pi Относительная частота попаданий fi Суммарная частота попаданий Fi *,%
1 4,65014364 4,86106248 3 0,03 3 3
2 4,86106248 5,07198132 92 0,92 92 95
3 5,07198132 5,28290016 0 0 0 95
4 5,28290016 5,493819 3 0,03 3 98
5 5,493819 5,70473784 0 0 0 98
6 5,70473784 5,91565668 1 0,01 1 99
7 5,91565668 6,126585484 1 0,01 1 100

Таблица №3 содержит измеренные значения контролируемой величины.

16804,07617 18434,65039 18422,02148 18347,1875
17084,10156 18443,71289 18514,65039 18350,88281
17085,69922 18382,97266 18362,88281 18507,27539
17647,04883 18293,33984 18365,69727 18364,90039
17955,64063 18386,47266 18316,90625 18483,92383
18039,43359 18360,66992 18317,76758 18354,35938
18157,75 18358,23438 18361,41602 18415,42578
18166,58203 18306,1543 18334,99414 18372,34961
18184,53906 18309,98047 18466,07617 18355,88281
18209,26563 18376,00195 18380,22656 18536,61523
18219,02344 18509,10352 18382,96094 18358,48438
18222,92188 18349,46875 18328,24609 18361,64258
18241,3457 18310,43164 18359,29102 18363,60547
18243,79492 18492,10547 18466,25 18362,86914
18247,36133 18386,40625 18343,11523 18365,25
18258,34961 18326,72461 18493,45703 18488
18259,36719 18531,27344 18430,94727 18367,98828
18259,62891 18409,45898 18458,2207 18385,62109
18270,16602 18383,51367 18442,82031 18399,79492
18280,79492 18423,84375 18361,41211 18519,09375
18288,28516 18312,50391 18360,47656 18502,57617
18288,5293 18313,29492 18343,39258 18617,91992
18288,63281 18433,12109 18436,70703 19326,76953
18289,43555 18395,15039 18432,06055 16387,62891
18290,96289 18545,10547 18345,44336 27100,88867

Затем, используя данные таблицы №3 можно составить таблицу №4 количества попаданий пi , измеренных значений в каждый iй интервал и относительных частот.

Таблица №4

№ интервала Диапазон значений измеряемого параметра Число попаданий ni Вероятность Pi Относительная частота попаданий fi Суммарная частота попаданий Fi *,%
1 16387,6289 17918,09458 5 0,05 5 5
2 17918,09458 19448,56026 94 0,94 94 99
3 19448,56026 20979,02594 0 0 0 99
4 20979,02594 22509,49162 0 0 0 99
5 22509,49162 24039,9573 0 0 0 99
6 24039,9573 25570,42298 0 0 0 99
7 25570,42298 27100,88867 1 0,01 1 100

Таблица №5 содержит измеренные значения контролируемой величины.

17,5655426 12,91908264 12,60168228 12,29406891
16,84350739 12,90687866 12,60140305 12,26896515
16,54072266 12,88065491 12,60076675 12,23984604
15,51877594 12,84140167 12,59904099 12,20574799
15,29115601 12,83997498 12,59158478 12,12718124
14,48063965 12,83101501 12,58284302 12,06998749
14,38693237 12,78920212 12,57960281 11,92361755
14,34703064 12,78880234 12,5787796 11,9153801
14,13041077 12,74721451 12,57258911 11,87286072
14,08235474 12,73181534 12,560186 11,86081009
13,96730499 12,71736679 12,55418625 11,83131561
13,94145355 12,70586014 12,54622803 11,66543732
13,78895569 12,66835098 12,53690033 11,5004837
13,74785614 12,66322632 12,52356949 11,46199646
13,69599304 12,65589294 12,48188782 11,4269104
13,68782654 12,63652573 12,46956177 11,01457062
13,67565918 12,63329163 12,43074646 10,80286179
13,6136261 12,62872009 12,42109146 10,65356903
13,2699646 12,62761612 12,39459839 9,255861664
13,21478119 12,62563095 12,38571548 9,213624573
13,18971558 12,61626663 12,36403885 8,776823425
13,14711609 12,61565094 12,35075073 8,290253448
13,14548035 12,61289825 12,34911652 8,279734802
12,95717468 12,60575562 12,34578705 9,892979431
12,9569519 12,60529938 12,29797668 15,4295929

Затем, используя данные таблицы №5 можно составить таблицу №6 количества попаданий пi , измеренных значений в каждый iй интервал и относительных частот.


Таблица №6

№ интервала Диапазон значений измеряемого параметра Число попаданий ni Вероятность Pi Относительная частота попаданий fi Суммарная частота попаданий Fi *,%
1 8,2797248 9,60626877 5 0,05 5 5
2 9,60626877 10,93281274 3 0,03 3 8
3 10,93281274 12,25935671 14 0,14 14 22
4 12,25935671 13,58590068 59 0,59 59 81
5 13,58590068 14,91244465 13 0,13 13 94
6 14,91244465 16,23898862 3 0,03 3 97
7 16,23898862 17,5655426 3 0,03 3 100

Таблица №7 содержит измеренные значения контролируемой величины.

250,2983093 244,5837555 205,9579315 248,8018799
250,8720551 232,0453186 196,5438538 222,9201355
247,7761536 250,5163422 200,3647156 242,5079193
249,0356293 255,3085938 176,6270599 240,8587189
250,0843506 249,5474548 194,0827484 249,8479309
251,4788055 230,1451263 146,8002319 243,1485138
249,5181122 267,1096497 163,9713135 244,3944244
250,0989838 244,7053833 200,7573853 253,2803345
252,986969 254,8237152 179,1278687 249,9518738
247,5245972 250,882019 205,8604736 249,3835297
254,8988495 261,5131836 146,3356476 249,3876801
216,7918243 241,4334869 136,4343414 247,4496765
358,2638245 210,411499 206,5396729 267,2297363
243,4319305 245,8062897 139,7104187 242,9562531
288,9634705 197,7644958 209,0565186 233,8112335
249,9796753 184,3562775 162,2723846 242,4973907
238,904068 190,164856 159,2864685 200,9405518
255,1957092 150,3590088 199,4673462 231,8576508
251,4129791 189,8923798 192,3840027 263,8157959
253,9359283 204,9264374 252,4834747 210,4630432
253,8464966 178,1905212 224,2230835 250,1812134
245,5845947 185,9694214 237,5892639 233,9590607
270,2377625 166,4340515 259,303009 210,9345093
270,2365723 163,8283844 247,7649384 248,4683838
249,0013275 180,8751831 247,457428 305,9985657

Затем, используя данные таблицы №7 можно составить таблицу №8 количества попаданий пi , измеренных значений в каждый iй интервал и относительных частот.

Таблица №8

№ интервала Диапазон значений измеряемого параметра Число попаданий ni Вероятность Pi Относительная частота попаданий fi Суммарная частота попаданий Fi *,%
1 136,4343314 168,1242576 10 0,1 10 10
2 168,1242576 199,8141837 13 0,13 13 23
3 199,8141837 231,5041099 15 0,15 15 38
4 231,5041099 263,194036 54 0,54 54 92
5 263,194036 294,8839622 6 0,06 6 98
6 294,8839622 326,5738883 1 0,01 1 99
7 326,5738883 358,2638245 1 0,01 1 100

Определение числовых параметров эмпирического закона распределения

К основным числовым параметрам как правило относят математическое ожидание - mx и среднеквадратичное отклонение σ.

Если число измерений велико, то приближенно можно считать mx  , где - среднее значение случайно величины

 (6)

Из корня квадратного (6) берется только положительное значение и оно называется стандартным отклонением.

Величины mх и σ характеризуют численные значения параметров нормального распределения. Поэтому их обычно относят к точечным оценкам.

Номер контрольной операции Математическое ожидание mх Среднеквадратичное отклонение σ
1 5,0190 0,1563
2 18388,80807 944,5917262
3 12,65676441 1,455717896
4 228,073994 37,77710954

Построение теоретической кривой плотности вероятности f (x) по статистическим данным.

1 контрольная операция

Если mх и σ известны, то функция (7) может быть полностью определена и графически построена.

Совмещение теоретической кривой плотности вероятности f(x) с гистограммой распределения частоты распределения ni.

Таблица 9

Значение x Число попаданий ni Нормированное число попаданий Значение плотности вероятности f(x) Нормированная плотность вероятности fнорм(x)
4,815627575 3 3,260869565 1,095053943 43,15842016
5,001665115 92 100 2,537289222 100
0 0 0 3,31E-224 1,30E-222
5,301933765 3 3,260869565 0,496088258 19,55190025
0 0 0 3,3063E-224 1,3031E-222
5,755468845 1 1,086956522 3,85842E-05 0,001520684
6,126585484 1 1,086956522 3,19E-11 1,26E-09

Совмещение теоретической кривой плотности вероятности f(x) с гистограммой распределения частоты распределения ni.

Таблица 10

Значение x Число попаданий ni Нормированное число попаданий Значение плотности вероятности f(x) Нормированная плотность вероятности fнорм(x)
16804,07617 5 5,319148936 0,000103415 24,61515354
18488 94 100 0,000420128 100
0 0 0 2,14E-86 5,10E-81
0 0 0 2,14E-86 5,09849E-81
0 0 0 2,14E-86 5,09849E-81
0 0 0 2,14E-86 5,09849E-81
27100,88867 1 1,063829787 1,43E-22 3,39E-17

Совмещение теоретической кривой плотности вероятности f(x) с гистограммой распределения частоты распределения ni.

Таблица 11

Значение x Число попаданий ni Нормированное число попаданий Значение плотности вероятности f(x) Нормированная плотность вероятности fнорм(x)
8,290253448 5 8,474576271 0,00304925 1,116985016
9,892979431 3 5,084745763 0,045208432 16,56051362
11,46199646 14 23,72881356 0,195735231 7,17E+01
12,78920212 59 100 0,272989313 100
14,13041077 13 22,03389831 0,164215465 60,15453984
15,4295929 3 5,084745763 0,044677483 16,36601892
16,84350739 3 5,084745763 0,004382805 1,61E+00

Совмещение теоретической кривой плотности вероятности f(x) с гистограммой распределения частоты распределения ni.


Таблица 12

Значение x Число попаданий ni Нормированное число попаданий Значение плотности вероятности f(x) Нормированная плотность вероятности fнорм(x)
146,8002319 10 18,51851852 0,00104369 11,68839955
185,9694214 13 24,07407407 0,005675041 63,55542914
205,9579315 15 27,77777778 0,00889872 9,97E+01
249,9796753 54 100 0,008929279 100
270,2365723 6 11,11111111 0,00566732 63,46896066
305,9985657 1 1,851851852 0,001258892 14,09846873
358,2638245 1 1,851851852 2,78631E-05 3,12E-01

Сравнение эмпирической кривой с теоретической.

Критерий согласия Пирсона хи-квадрат

1 контрольная операция

Таблица №13

№ инт. Диапазон значений измеряемой величины в интервале Вероятность P*i Вероятность Pi Среднее квадратическое отклонение Математическое ожидание
1 4,65014364 4,86106248 0,15 0,03 0,16 5,02
2 4,86106248 5,07198132 0,46 0,92
3 5,07198132 5,28290016 0,33 0
4 5,28290016 5,493819 0,05 0,03
5 5,493819 5,70473784 0 0
6 5,70473784 5,91565668 0 0,01
7 5,91565668 6,12658548 0 0,01

Используя функцию Лапласа определяем теоретические вероятности.

Находим суммарную вероятность:

k – число интервалов разбиения в данном случае k=7.

Определяем величину расхождения.

По таблице 8 методического пособия находим, что полученное по данным выборки значение значениеменьше значения , соответствующего 0.1% уровню значимости (число степеней свободы r=k-3=7-3=4), другими словами вероятность получить такие же или еще большие значения  при нашей гипотезе менее 0.1%, отсюда заключаем, что отклонения являются значительными, и гипотеза о нормальной совокупности, на которой получена наша выборка, противоречит наблюдениям


Таблица №14

№ инт. Диапазон значений измеряемой величины в интервале Вероятность P*i Вероятность Pi Среднее квадратическое отклонение Математическое ожидание
1 16387,6289 17918,0945 0,29 0,05 944,59 18388,80
2 17918,0945 19448,5602 0,57 0,94
3 19448,5602 20979,0259 0,07 0
4 20979,0259 22509,4916 0,05 0
5 22509,4916 24039,9573 0 0
6 24039,9573 25570,4229 0 0
7 25570,4229 27100,8886 0 0,01

Используя функцию Лапласа определяем теоретические вероятности.

Находим суммарную вероятность:

k – число интервалов разбиения в данном случае k=7.

Определяем величину расхождения.

По таблице 8 методического пособия находим, что полученное по данным выборки значение значениеменьше значения , соответствующего 0.1% уровню значимости (число степеней свободы r=k-3=7-3=4), другими словами вероятность получить такие же или еще большие значения  при нашей гипотезе менее 0.1%, отсюда заключаем, что отклонения являются значительными, и гипотеза о нормальной совокупности, на которой получена наша выборка, противоречит наблюдениям

Таблица №15

№ инт. Диапазон значений измеряемой величины в интервале Вероятность P*i Вероятность Pi Среднее квадратическое отклонение Математическое ожидание
1 8,2797248 9,60626877 0,0174 0,05 1,46 12,66
2 9,60626877 10,9328124 0,0982 0,03
3 10,9328127 12,2593567 0,2766 0,14
4 12,2593567 13,5859006 0,3453 0,59
5 13,5859006 14,9124446 0,1993 0,13
6 14,9124446 16,2389886 0,0546 0,03
7 16,23898862 17,5655426 0,0068 0,03

Используя функцию Лапласа определяем теоретические вероятности.

Находим суммарную вероятность:

k – число интервалов разбиения в данном случае k=7.

Определяем величину расхождения.

По таблице 8 методического пособия находим, что полученное по данным выборки значение значениеменьше значения , соответствующего 98% уровню значимости (число степеней свободы r=k-3=7-3=4), другими словами вероятность получить такие же или еще большие значения  при нашей гипотезе более 98%, отсюда заключаем, что отклонения нельзя считать значительными, и гипотеза о нормальной совокупности, на которой получена наша выборка, не противоречит наблюдениям

Таблица №16

№ инт. Диапазон значений измеряемой величины в интервале Вероятность P*i Вероятность Pi Среднее квадратическое отклонение Математическое ожидание
1 136,434331 168,124257 0,0483 0,1 37,77 228,08
2 168,124257 199,814183 0,1707 0,13
3 199,814183 231,504109 0,3093 0,15
4 231,504109 263,194036 0,2879 0,54
5 263,194036 294,883962 0,1378 0,06
6 294,883962 326,573888 0,0338 0,01
7 326,573888 358,263824 0,0043 0,01

Используя функцию Лапласа определяем теоретические вероятности.

Находим суммарную вероятность:

k – число интервалов разбиения в данном случае k=7.

Определяем величину расхождения.

По таблице 8 методического пособия находим, что полученное по данным выборки значение значениеравно значению , соответствующего 98% уровню значимости (число степеней свободы r=k-3=7-3=4), другими словами вероятность получить такие же или еще большие значения  при нашей гипотезе более 98%, отсюда заключаем, что отклонения нельзя считать значительными, и гипотеза о нормальной совокупности, на которой получена наша выборка, не противоречит наблюдениям

Оценка состояния ТП

Контроль осуществляется с помощью КК Шухарта (Контрольные карты по количественному признаку).

1 контрольная операция

Контрольная карта индивидуальных значений (X-карта).


Определим контрольные границы, зная, что по ТЗ задано отклонение 1% :

UCL = 5 + 0.05 = 5.05

LCL = 5 - 0.05= 4.95

-карта для средних значений.

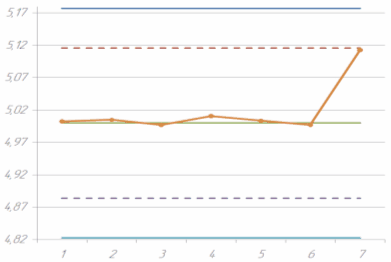

Контрольная карта средних значений

На рисунке показаны предупредительнее границы, которые можно определить по формуле:




Так же указаны границы, определяющие статистическую устойчивость, которые можно определить по формуле:



R – карта размахов.

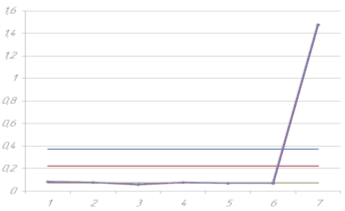

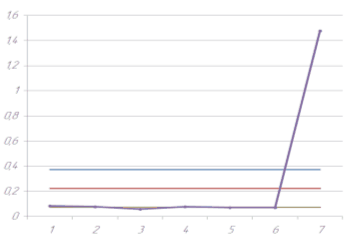

Контрольная карта размахов

R= 0,2228

UCL=D4*R=1,672*0,2228=0,3725

LCL=D3*R=0,328*0,2228=0,0730

S-карта стандартных отклонений


Контрольная карта стандартных отклонений

UCL=B6*σ=1,563*0,0608=0,0934

LCL=B5*σ=0,399*0,0608=0,0242

После построения 4х контрольных карт видно, что наиболее информативной контрольной картой для данной операции является X-карта средних значений, по ней видно, что до седьмой выборки технологический процесс находится в статистически устойчивом состоянии, значение же седьмой выборки тяготеет к верхней предупредительной границе, что говорит о возможной разладке технологического процесса в этой точке. Причинами разладки могут являться: использование низкокачественных ЭРЭ, а так же влияние человеческого фактора на операции №185.

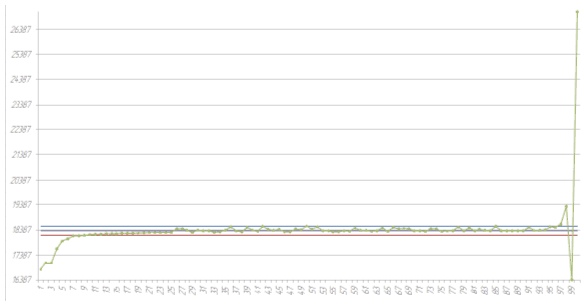

Контрольная карта индивидуальных значений (X-карта).


Определим контрольные границы, зная, что по ТЗ задано отклонение 1% :

UCL = 18362 + 183,62 = 18546,62

LCL = 18362 – 183,62= 18178,38

*   -карты для средних значений.

Контрольная карта средних значений

На рисунке показаны предупредительнее границы, которые можно определить по формуле:

Так же указаны границы, определяющие статистическую устойчивость, которые можно определить по формуле:

R – карта размахов.

Контрольная карта размахов

R= 1736.14

UCL=D4*R=1,672*1736.14=2902.83

LCL=D3*R=0,328*1736.14=569.45

S-карта стандартных отклонений

Контрольная карта стандартных отклонений

UCL=B6*σ=1,563*406.67=624.65

LCL=B5*σ=0,399*406.67=162.26

После построения 4х контрольных карт видно, что наиболее информативной контрольной картой для данной операции является X-карта средних значений, по ней видно, что значения 1 и второй выборки тяготеют к нижней предупредительной границе, значение же седьмой выборки тяготеет к верхней предупредительной границе, что говорит о возможной разладке технологического процесса. Причинами такого расположения котрольных точек может являться использование некачественных ЭРЭ.

Контрольная карта индивидуальных значений (X-карта).

*   -карты для средних значений.

*

Контрольная карта средних значений

На рисунке показаны предупредительнее границы, которые можно определить по формуле:



Так же указаны границы, определяющие статистическую устойчивость, которые можно определить по формуле:



R – карта размахов.


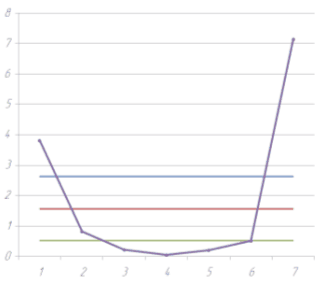

Контрольная карта размахов

R= 1.57

UCL=D4*R=1.672*1.57=2.62

LCL=D3*R=0.328*1.57=0.51

S-карта стандартных отклонений

Контрольная карта стандартных отклонений

UCL=B6*σ=1.563*0.44=0.68

LCL=B5*σ=0.399*0.44=0.18

После построения 4х контрольных карт видно, что наиболее информативной контрольной картой для данной операции является X-карта средних значений, по ней видно, что значения первой и седьмой выборок выходят за нижнюю и верхнюю контрольные границы соответственно, так же на данной контрольной карте видна непрерывно понижающаяся кривая – тренд, что свидетельствует о явной разладке технологического процесса. Причинами разладки может являться влияние человеческого фактора на операции №130.

Контрольная карта индивидуальных значений (X-карта).

*   -карты для средних значений.


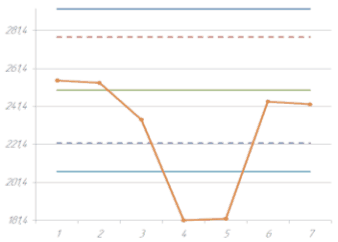

Контрольная карта средних значений

На рисунке показаны предупредительнее границы, которые можно определить по формуле:

Так же указаны границы, определяющие статистическую устойчивость, которые можно определить по формуле:

R – карта размахов.


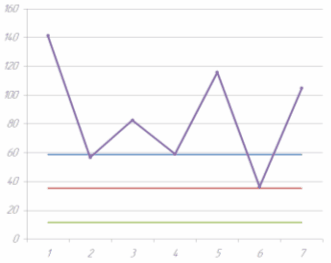

Контрольная карта размахов

R= 35.21

UCL=D4*R=1.672*35.21=58.89

LCL=D3*R=0.328*35.21=11.55

S-карта стандартных отклонений

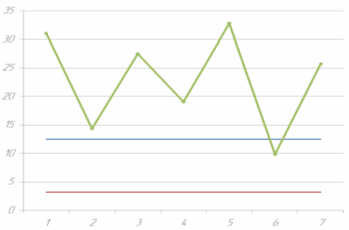

Контрольная карта стандартных отклонений

UCL=B6*σ=1.563*8.11=12.46

LCL=B5*σ=0.399*8.11=3.44


После построения 4х контрольных карт видно, что наиболее информативной контрольной картой для данной операции является X-карта средних значений, по ней видно, что начиная с 4й выборки тех значения тяготеют к нижней предупредительной границе, а 5 и 6 выборка выходят за нижнюю контрольную границу, что свидетельствует о явной разладке технологического процесса, причинами этого может являться влияние человеческого фактора на операции №170


Заключение

В результате выполнения курсовой работы по курсу «Управление качеством РЭС» была проведена оценка контроля качества технологического процесса сборки контрольно-кассовой машины с помощью программ Excel и Maple. В ходе выполнения курсовой работы оценка проводилась по 4 контрольным операциям. Из 100 значений измерений для каждой контрольной операции были выделены по 7 выборок. В программе Excel построены контрольные карты, характеризующие разделительную статистику по анализируемому технологическому процессу. В результате анализа данных контрольных карт были выявлены контрольные карты, наиболее полно отражающие распределительную статистику по анализируемому технологическому процессу. Это контрольные карты средних и индивидуальных значений


Список используемой литературы

1. В.Е. Драч, С.А. Лоскутов, И.В. Чухраев Оптимизация технологического процесса на основе контрольных карт. - Калуга 2007

2. В. Федоров, Н.Сергеев, А. Кондрашин Контроль и испытания в проектировании и производстве радиоэлектронных средств. - М: Техносфера, 2005.

3. С.М. Боровиков Теоретические основы конструирования, технологии и надежности. – Mн.: Дизайн ПРО,1998. – 336с.: ил. ISBN 985-6182-51-4.







© 2009 База Рефератов
